MANUEL D'INSTALLATION ET MODE D'EMPLOI
Chapitre 7
page
54
Schémas électriques Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

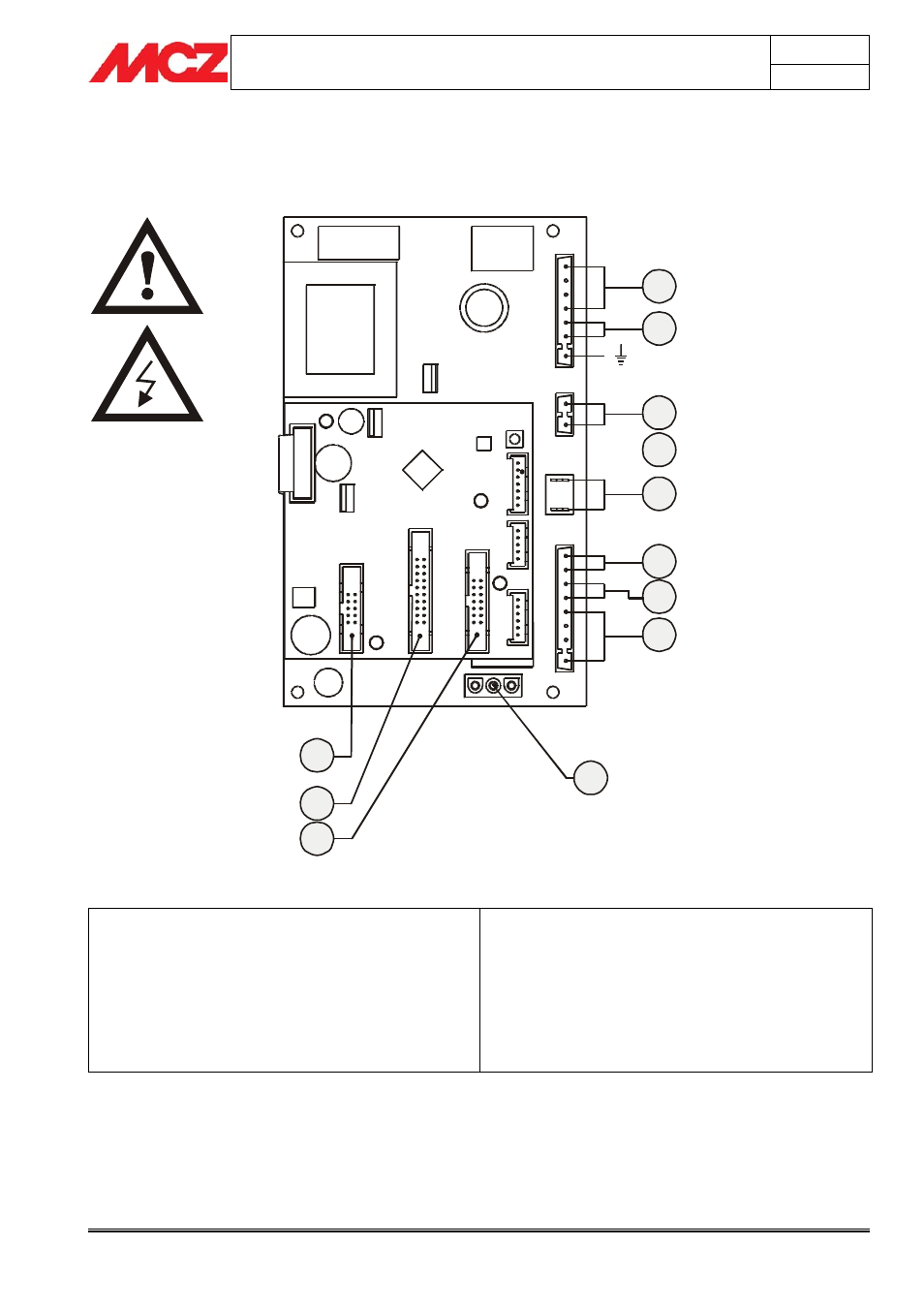

7. SCHÉMAS ÉLECTRIQUES
LÉGENDE DES CABLAGES CARTE MÈRE
1. Bougie d'allumage pellet
2. Interrupteur
3. Ventilateur air chaud
4. Sonde fumées
5. Ventilateur expulsion fumées
6. Thermostat à bulbe
7. Pressostat 8. Motoréducteur
10. Contrôle du régime du ventilateur fumées
11. Capteur débit d'air
12. Tableau interface services
13. Tableau de secours
N.B. Les câblages électriques de chaque composant sont munis de connecteurs pré-câblés dont la mesure varie
pour chacun.
1
2
3
4
5
6
7
8
10
11
12
13
