MANUEL D'INSTALLATION ET MODE D'EMPLOI
Chapitre 3
page
18
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
1a) Grille de sortie de l'air de convection
1b) Grille d'entrée de l'air de convection
Les grilles 1a et 1b sont indispensables pour libérer la chaleur
qui se forme à l'intérieur de la hotte et leur installation est
obligatoire, indépendamment du type d'installation ou
d'habillage que l'on entend réaliser.
2) Porte pour le chargement du pellet.
3.7.3. Gabarit pour la réalisation des trous pour les
grilles de ventilation de la hotte

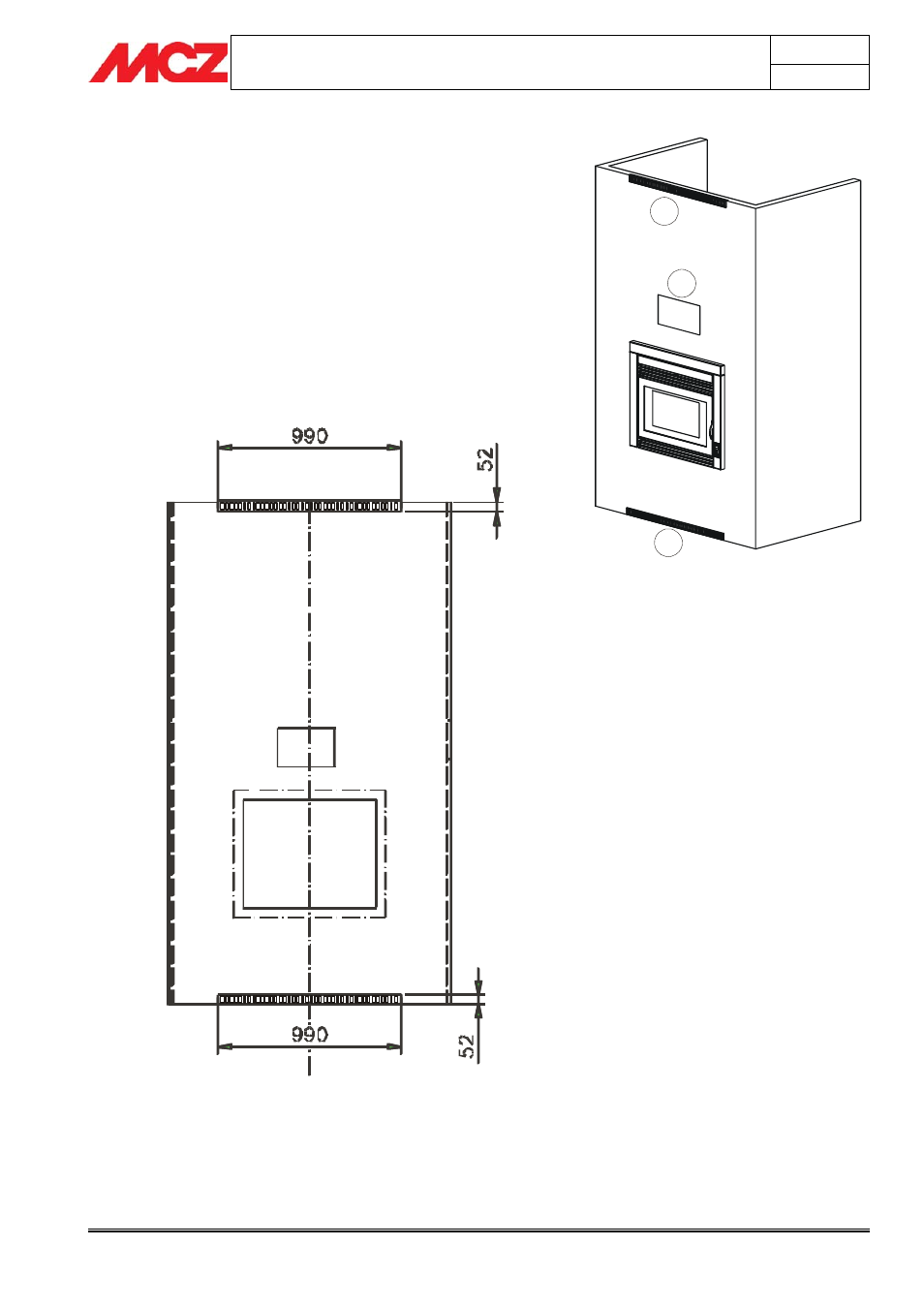

Le dessin ci-dessous illustre les positions et les dimensions pour le
positionnement des grilles de ventilation de la hotte. (1a et 1b)
1a
1b
2
