MANUEL D'INSTALLATION ET MODE D'EMPLOI
Chapitre 3
page
20
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
3.11. MONTAGE DES HABILLAGES STANDARD MCZ
Pour le montage des habillages destinés spécifiquement au produit MCZ
PowerBox, nous renvoyons l’installateur au manuel d'emploi et
d'installation placé à l'intérieur de l'habillage spécifique.

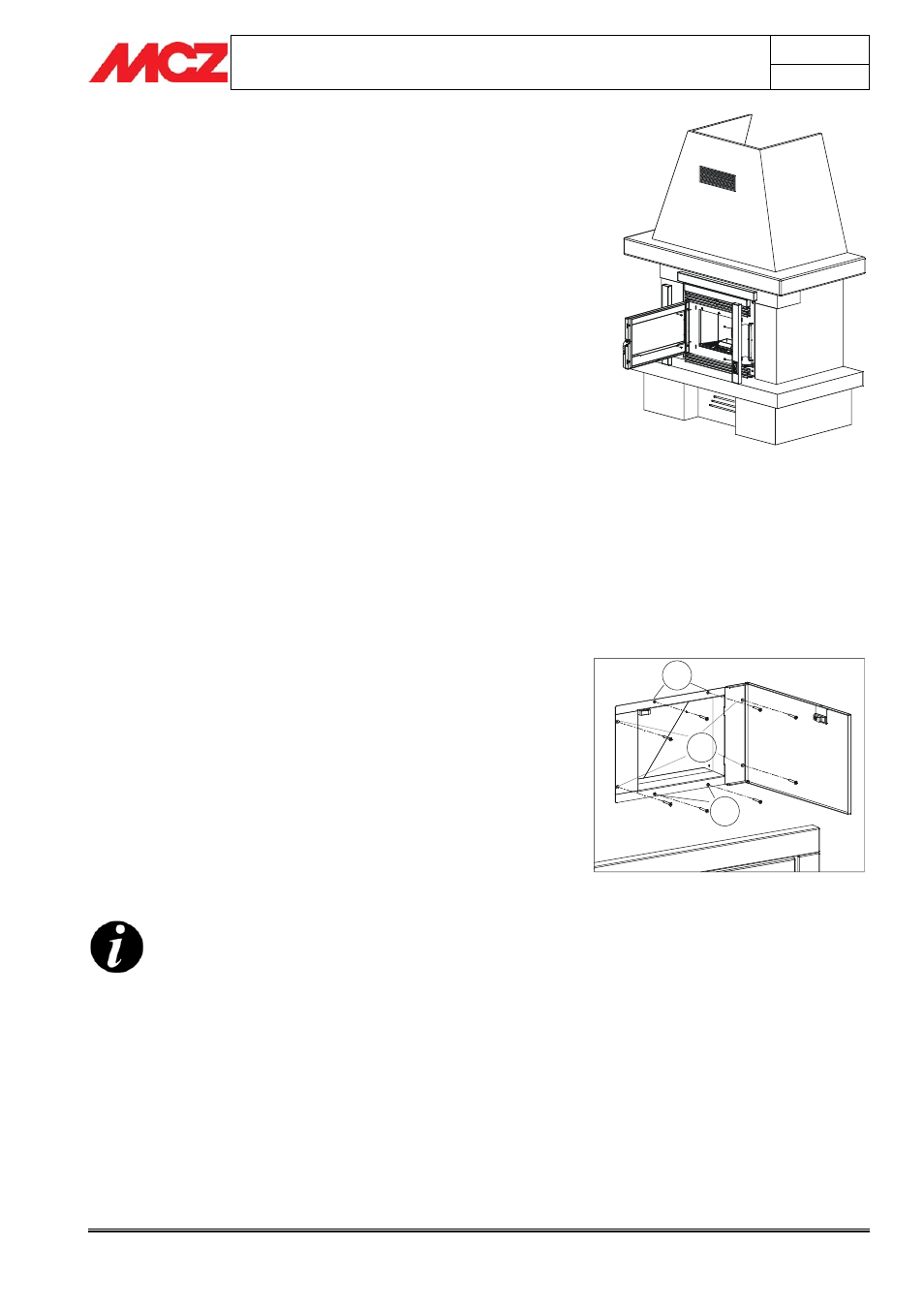

3.12. MONTAGE DU CADRE DE COMPENSATION
Après avoir terminé l'habillage et/ou la partie en placoplâtre, monter
l'encadrement de compensation précédemment démonté.
Cet encadrement est une finition qui permet de cacher l'interstice entre
la structure métallique du monobloc.
Pour monter l'encadrement, il suffit d'ouvrir la porte du PowerBox,
enfiler le cadre comme illustré sur la figure, et le fixer aux montants
latéraux de la structure à l'intérieur du profil de la porte, à l'aide des
quatre vis fournies en dotation.
3.13. MONTAGE DU VOLET DE LA GOULOTTE DE
CHARGEMENT DU PELLET (LINK).
Le volet est prévu pour pivoter à 180° en cas de positionnement sur le coté
gauche ou sur le coté droit de l'habillage. En effet, le cadre du volet est
parfaitement symétrique quant aux trous de fixation à la hotte par
conséquent, il suffit de tourner le volet en fonction de vos exigences.
3.13.1.
Montage du volet POWERBOX LINK
Après avoir préparé le raccordement du tube comme décrit au
paragraphe 3.5, effectuer les opérations suivantes :
 Fixer le volet à la hotte au moyen de quatre vis, et des quatre
trous situés sur le cadre de la porte, marqués de la lettre (A) .
 Les trous percés sur le profil intérieur du volet (B) servent en
revanche à fixer le cadre du volet à celui de la goulotte pour
fixer définitivement les deux éléments de sorte que la paroi de
la hotte se trouve au milieu
 Pratiquer d'abord un trou rectangulaire sur la hotte à la hauteur
déterminée par la façon dont le piètement a été fixé (voir § 3.5
du manuel).
Comme décrit ci-dessus, le volet peut être monté en
le faisant pivoter de 180° et par conséquent, si vous
décidez de monter le volet spéculairement par
rapport au schéma, les trous (A) et (B) seraient
simplement invertis.
Montage de l'encadrement de compensation
Fixation du volet câblé à la hotte
B
A
B
