MANUEL D'INSTALLATION ET MODE D'EMPLOI
Chapitre 3
page
17
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
3.6. AIR COMBURANT ET FILTRE À AIR
Le PowerSystem est doté d'une entrée d'air comburant qui permet
l’aspiration de l'air indispensable à la combustion. Cette entrée située
au dos du monobloc est protégée par un filtre anti-pollen facile à
nettoyer. Nous conseillons de toujours prélever l'air comburant à
l'intérieur de la pièce d'installation et non à l'extérieur, pour éviter le
risque d'aspirer des impuretés, des poussières fines ou de l'humidité.
Le filtre à air de forme cylindrique est placé immédiatement au dos du
monobloc au niveau du départ du tuyau et il est composé d'une grille
métallique très fine.
Le filtre doit être nettoyé périodiquement et pour y accéder il faut
extraire la chambre de combustion à l'aide des glissières. Pour cette
opération, voir le chapitre relatif à la maintenance.
3.7. BOUCHES DE VENTILATION DE LA HOTTE
3.7.1.
Avant-propos
Le Powerbox peut être utilisé de deux manières différentes :
 Comme application sur un revêtement existant
 Comme nouvelle installation
Au cas où le Powerbox serait inséré sur un revêtement existant, seront
utilisées les grilles de ventilation présentes sur le revêtement.
Au cas où le Powerbox serait utilisé comme nouvelle installation, MCZ
conseille d'installer les bouches de ventilation comme décrit au
paragraphe 3.7.2
3.7.2. Bouches de ventilation de la hotte pour
revêtement nouveau.
Il est obligatoire d'installer les bouches de ventilation
de la hotte MCZ ou dans tous les cas, des bouches en
mesure de garantir la même fonctionnalité et la même
section de passage d'air (voir accessoires MCZ).
MCZ décline toute responsabilité en cas de dommages
à la structure ou aux composants électriques dérivant
du non-respect de cet avertissement.
Vu la puissance élevée du PowerBox, la structure atteint de hautes
températures et il est indispensable de garantir toujours une
ventilation continue et efficace à l'intérieur de l'habillage.
Outre à garantir le fonctionnement parfait du produit, ceci permettra de
récupérer une partie de la chaleur de la structure qui serait perdue si
elle devait rester à l'intérieur de l'habillage.
Pour une meilleure compréhension de la quantité, de la dimension et de
la fonction des bouches de ventilation à installer sur l'habillage, nous
reportons ci-dessous quelques configurations d'installation possibles
des bouches.

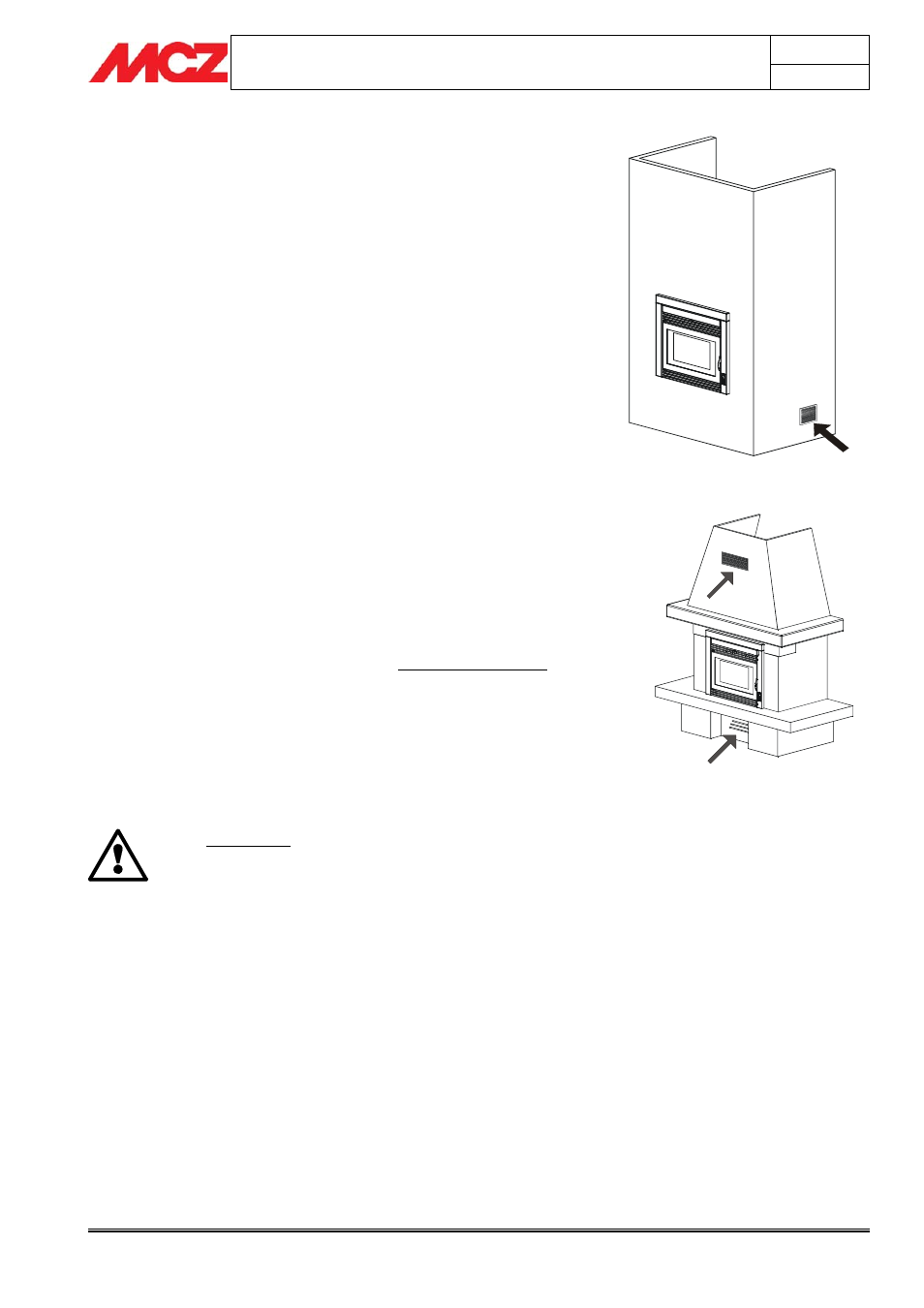

Exemple de raccordement au tuyau d'entrée d'air
revêtement existant
