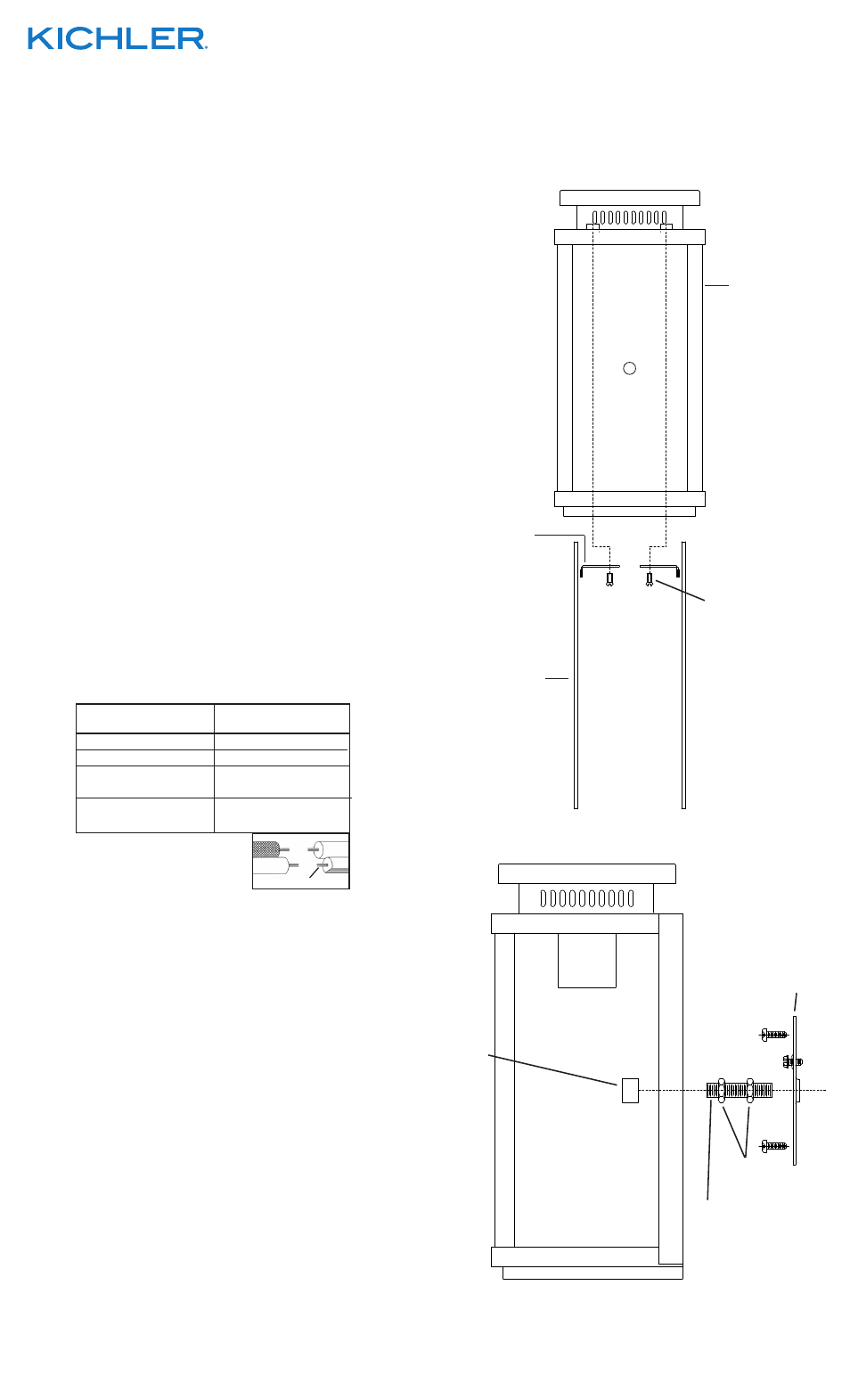

1) Pour installer les panneaux vitré:

Insérer le panneau vitré dans la cage.

Placer le panneau vitré contre le cadre latéral de la cage.

Soulever légèrement le panneau vitré et abaisser son bord

inférieur dans le canal inférieur.

Placer le côté court du support contre la partie supérieure

du verre et le côté long du support contre la partie interne

de la cage. Aligner le trou situé sur le côté long du support

au trou situé en haut à l’intérieur de la cage. Installer la vis

dans le trou. Serrer la vis en garantissant que le côté court

du support est bien à plat contre le verre. (NE PAS serrer

avec excès).

2) COUPER LE COURANT ÉLECTRIQUE.

IMPORTANT: TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position

d’Arrêt.

3) Serrer l’écrou hexagonal sur le tube fileté de sorte que 5

filets soient exposés en dessous de l’écrou hexagonal.

Depuis le dessous de la bride de montage, passer

l’extrémité longue du tube fileté dans le trou de la sangle de

montage jusqu’à ce que l’écrou hexagonal soit en contact

avec la bride de montage. *Resserrer l’écrou hexagonal

contre la bride de montage.

4) Serrer le deuxième écrou hexagonal sur l’autre extrémité du

tube fileté. Serrer l’écrou hexagonal contre la bride de montage.

5) Visser le collier de fixaiton à la boîte de jonction (vis non
fournies).
6) Connecter les fils (connecteurs non fournis). Se reporter au

tableau ci-dessous pour faire les connexions. Plaquer

l’applique contre le mur, en passant soigneusement les vis

de montage dans les trous.

7) Poussez le luminaire au mur, soigneusement passer le tube

fileté dans le trou du cache.

8) Visser le bouchon fileté sur le tube fileté. Serrer le bouchon

fileté pour fixer le luminaire au mur.

INSTRUCTIONS DE MONTAGE DE LUMINAIRE À L’EXTÉRIEUR
ET/OU DANS DES LIEUX HUMIDES.
9) La surface de montage doit être propre, sèche, plate et de

0,6 cm plus épaisse que le cache sur tous les côtés. Tout

écart entre la surface de montage et le cache dépassant de

0,5 cm doit être rectifié selon les besoins.

10) À l’aide de matériaux d’étanchéité à la silicone, calfeutrer

bien autour où l’arrière du cache entre en contact avec le

mur pour empêcher l’eau de passer dans la boîte de

raccordement.

Date Issued: 10/25/13

IS-49384-CB

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre
