Kichler 9788 - Manuel

1) Tournez la spirale en position droite et glissez l’extrémité de la spi-
rale dans la boucle.
REMARQUE: il peut être nécessaire de desserrer l’écrou à six pans
à l’abat-jour pour faciliter la rotation de la spirale, et pour éviter
d’endommager l’abat-jour.
2) Bloquez la spirale sur le luminaire en utilisant le bouton rond avec
le goujon attaché.
3) Couper le courant d’alimentation.
4) Fixer la patte de montage à la boîte de jonction (vis non fournies).
5) Visser le boulon hexagonal sur le tube fileté en laissant dépasser 5
filetages. Visser cette extrémité du tube fileté à la patte de montage
et serrer le boulon.
6) Attacher la chaîne, qio est à l’intérieur de cache, à la fente de la pate
de montage.
7) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions..
8) Pousser l’élément au plafond en passant avec précaution le tube
fileté dans le trou.
9) Fixer en place avec la rondelle d’arrèt et le capuchon fileté.
1) Turn scroll to upright position and slip end of scroll into loop.
NOTE: It may be necessary to loosen hexnut inside canopy to ease
turning of scroll, and to avoid damage to canopy.
2) Secure scroll to fixture using ball knob with attached stud.
3) Turn off power.
4) Attach mounting strap to outlet box. (Screws not provided)
5) Thread hexnut onto threaded pipe so that 5 threads are exposed
above hexnut. Thread that end of threaded pipe into mounting
strap and tighten hexnut against mounting strap.
6) Attach chain that is assembled to inside of canopy, to slot in mount-
ing strap.
7) Make wire connections (connectors not provided.) Reference chart
below for correct connections and wire accordingly.
8) Push fixture to wall, carefully passing threaded pipe through hole.
9) Tighten fixture to wall with lockwasher and threaded cap.
Date Issued 10/28/94 IS-9788-CB

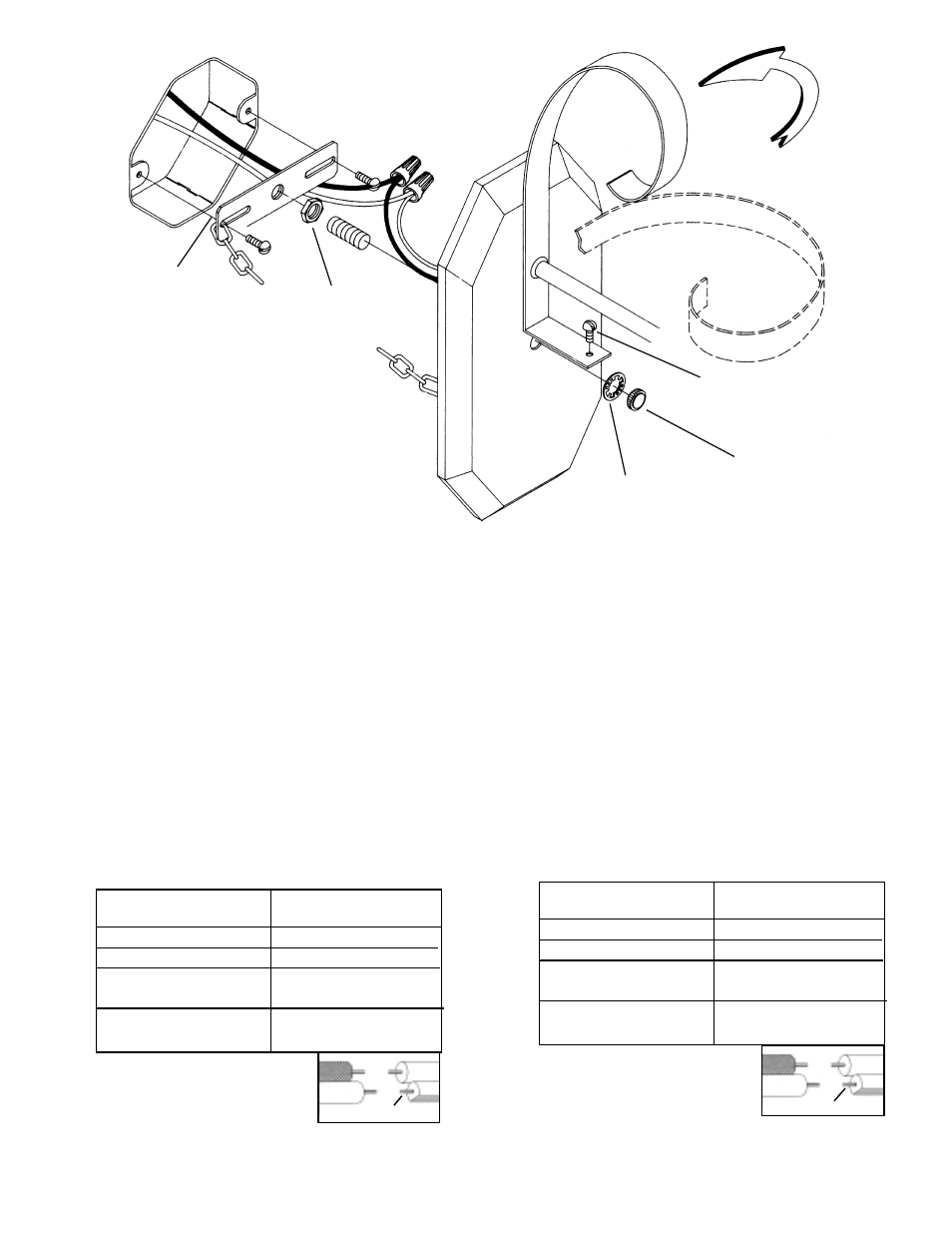

OUTLET BOX
BOITE DE JONCTION
MOUNTING STRAP
COLLIER DE FIXATION
LOCKWASHER
RONDELLE FREIN
SCROLL
SPIRALE
HEXNUT
ECROU A SIX PANS
CANOPY
ABAT JOUR
BALLKNOB AND ATTACHED STUD
BOUTON ROND AVEC GOUJON
ATTACHE
THREADED CAP
BOUCHON FILETE
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
