Kichler 9530 - Manuel

Date Issued 5/5/00 IS-9530-CB
NOTE: FOR MOUNTING LANTERN TO PEDESTAL OR
(OPTIONAL) POST NOT EXCEEDING 8” IN HEIGHT.
1) Turn off power.
2) Use “X’s” printed on carton as a template to locate
position of pedestal mount adaptor. Attach adaptor to
intended location with screws, bolts, or anchors, as
required. (Not included)
3) Slip fixture over adapter. Mark position of holes and
remove fixture.
4) Drill 3/32” diameter pilot holes in adaptor at place
where marked.
5) If fixture is provided with ground wire: Connect fix-
ture ground wire to outlet box ground wire with wire
connector (not provided). Never connect ground wire
to black or white power supply wires.
6) Make wire connections (connectors not provided).
Reference chart below for correct connections and
wire accordingly.
7) Slip fixture onto adapter. Align holes in fixture cup with
drilled holes in adaptor. Attach fixture to adaptor with
#8 sheet metal screws.
8) If using post follow the same instructions as the adaptor
for drilling holes.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
inclus). Se reporter au tableau ci-dessous pour
effectuer les branchements et le câblage.
7) Passer le luminaire sur l'anneau intermédiaire. Faire
correspondre les trous situés sur la coupelle du
luminaire avec ceux qui ont été percés sur l'anneau
intermédiaire. Fixer le luminaire avec des vis à tôle no 8.
8) Faire de même pour percer des trous dans un poteau.
REMARQUE : INTALLATION DE LA LANTERNE SUR UN
SOCLE OU (FACULTATIF) UN POTEAU
D'UNE HAUTEUR MAXIMALE DE 8 PO
1) Couper le courant d'alimentation.
2) Utiliser comme gabarit un morceau de carton sur
lequel des « X » sont imprimés pour marquer
l'emplacement de l'anneau intermédiaire du socle.
Fixer l'anneau intermédiaire à cet emplacement avec
des vis, des boulons ou des chevilles (non inclus).
3) Passer le luminaire sur l'anneau intermédiaire.
Marquer l'emplacement des trous et enlever le
luminaire.
4) Percer des avant-trous de 3/32 po de diamètre dans
l'anneau intermédiaire aux emplacements marqués.
5) Si le luminaire est fourni avec un fil de mise à la terre :
Connecter le fil de mise à la terre à celui de la boîte à
prises avec un serre-fils (non inclus). Ne jamais connecter
un fil de mise à la terre aux fils d'alimentation blanc ou
noir du luminaire.
6) Faire les branchements (les connecteurs ne sont pas
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada

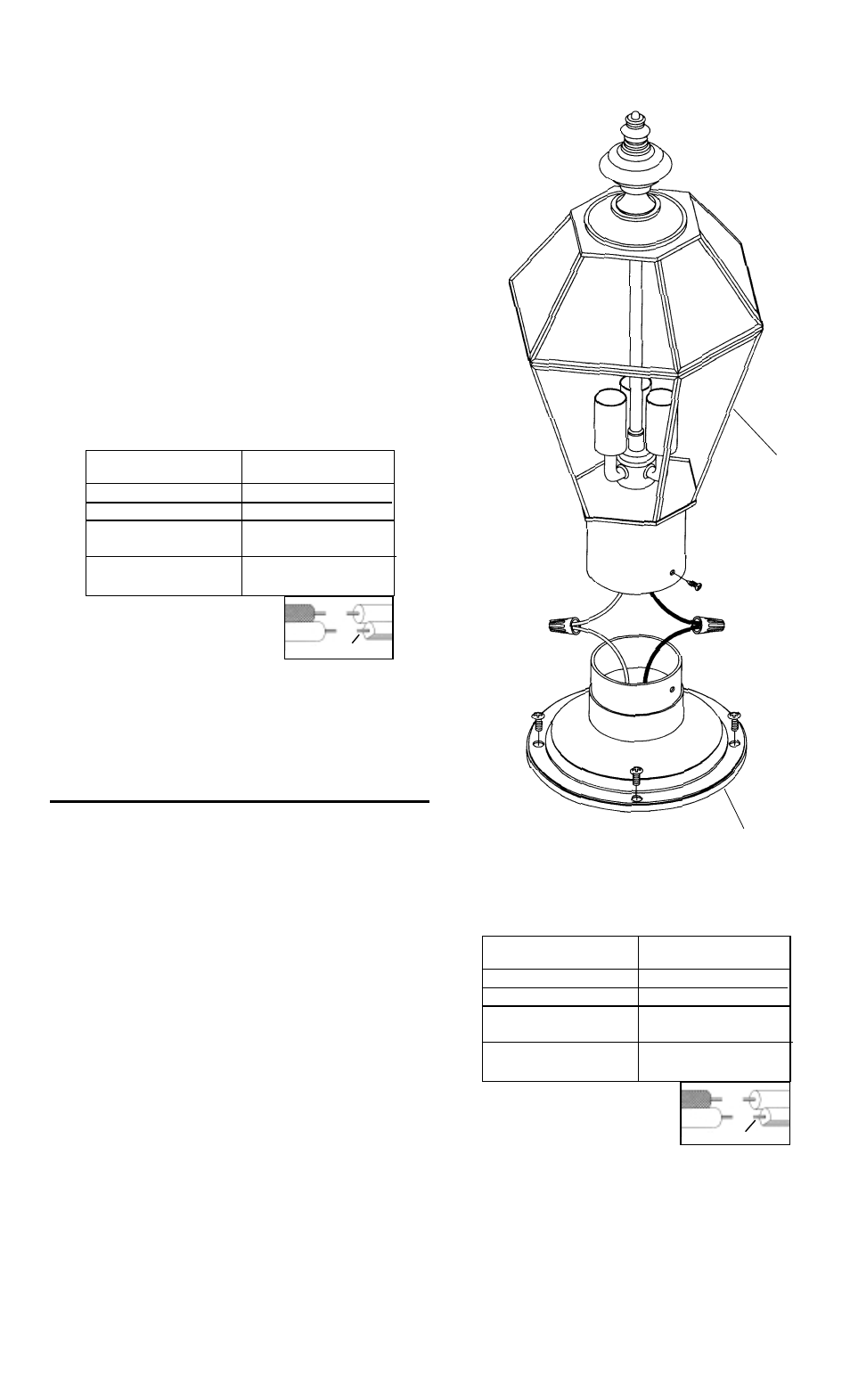

FIXTURE
LUMINAIRE
PEDESTAL MOUNT ADAPTOR
ANNEAU INTERMÉDIAIRE
