IMPORTANTES CONSIGNES DE SÉCURITÉ

UNE AMPOULE ALLUMÉE EST BRÛLANTE !

AVERTISSEMENT: Pour réduire les risques D’INCENDIE ou DE
BLESSURE:
• Éteindre et laisser refroidir avant de remplacer l’ampoule.
• Les ampoules chauffent TRÈS RAPIDEMENT ! N’éteindre qu’à
l’aide de l’interrupteur.
• NE PAS rester dans la lumière si une sensation de chaleur est
ressentie sur la peau. (La lumière est intense et peut provoquer
des coups de soleil).
• NE JAMAIS regarder directement une ampoule allumée.
• Tenir les matériaux à l’écart d’une ampoule pour éviter qu’ils
ne brûlent.
• Utiliser UNIQUEMENT des ampoules à la puissance nominale
indiquée (watts) ou à une puissance inférieure.
• NE JAMAIS toucher l’ampoule à main nue, se servir d’un tissu
doux. L’huile de la peau peut endommager l’ampoule.

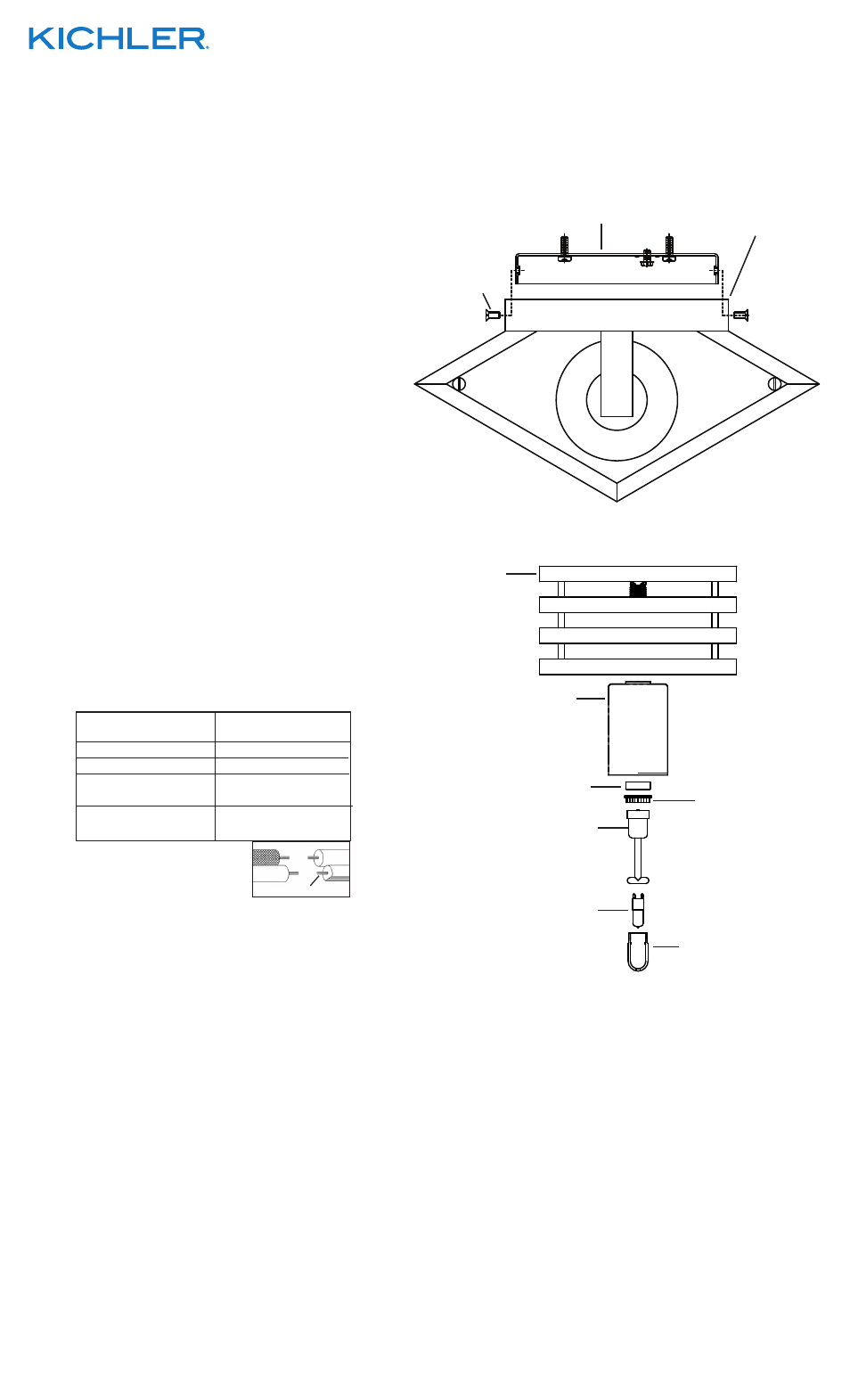

1) Installer les vis de montage sur le panneau arrière à l’aide de
l’écrou hexagonal.
2) Au centre du panneau arrière se trouvent des fentes amovibles.
Enlever l’ensemble correspondant à votre boîte à prises.
3) Visser le panneau arrière sur la boîte à prises.
4) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position d’Arrêt.

5) Avec l’attache-fil, connecter le fil de mise á la terre au fil
d’alimentation noir ou á celui qui est blanc.
6) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.

7) Replacer soigneusement les fils dans la boîte à prises en
veillant à ce que les connexions ne soient pas déconnectées.
8) Passer la plaque frontale sur les vis de montage et le panneau
arrière. REMARQUE: Veiller à ce que les fils ne se retrouvent
pas coincés entre le panneau arrière et la plaque frontale.
9) Visser une vis dans le trou de chaque côté de la plaque
frontale. Serrez les vis pour fixer le luminaire en place.
10) Soulever le verre jusqu’au luminaire. Passer la partie

supérieure du verre à travers le trou dans le fond du luminaire.

Passer le trou dans le verre sur la douille.

11) Glisser l’entretoise sur la douille.
12) Fixer l’anneau de prise sur l’outil pour l’anneau de la douille.
13) Abaisser l’outil de l’anneau de la douille avec l’anneau de la

douille attaché en bas du verre. Resserrer l’anneau de la

douille pour bien fixer le verre. (NE PAS serrer avec excès).

14) Introduire l’ampoule recommandée. ATTENTION: NE PAS
toucher l’ampoule à main nue. Si la peau entre en contact
avec l’ampoule, nettoyer l’ampoule avec de l’alcool dénaturé
et un tissu non pelucheux.
15) Abaisser le manchon de verre vers l’ampoule. Visser

délicatement le manchon de verre dans la douille. (NE PAS
serrer avec excès).

Date Issued: 9/19/14

IS-43689-CB

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre

SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.

VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada
