9
Connexions
Le panneaux de connexion du
téléviseur permet de connecter
des câbles de signaux d’entrée
ainsi que divers appareils
supplémentaires, tels qu’un
enregistreur ou un système
audio Bang & Olufsen linké.
Tout équipement connecté à ces
prises doit être enregistré dans le
menu CONNECTIONS. Pour plus
d’informations,
voir page 13 .
Avant de connecter un appareil à
votre téléviseur, n’oubliez pas de
débrancher ce dernier du secteur.
Il existe certaines restrictions relatives aux
types d’équipement pouvant être connectés
aux prises.
Les appareils équipés d’une sortie VGA
peuvent être connectés et enregistrés
uniquement sur les prises AV5 et AV6.
Enceintes
Utiliser des enceintes Bang & Olufsen
Power Link. Servez-vous des câbles fournis
avec celles-ci. Des câbles sont disponibles
auprès de votre revendeur Bang & Olufsen.
Equipement avec sortie HDMI™
Un équipement avec sortie HDMI, comme
un décodeur STB, peut être connecté à une
prise HDMI disponible du téléviseur, quel
que soit le groupe de prises AV spécifique
auquel l’équipement a été connecté.
Pour diffuser la source vers une autre pièce,
vous devez établir un signal vidéo CVBS
provenant de l’appareil connecté à une prise
AV du panneau de connexion. Pour plus
d’informations sur l’installation d’un appareil
connecté en vue de son utilisation,
reportez-
vous à la page 13 .

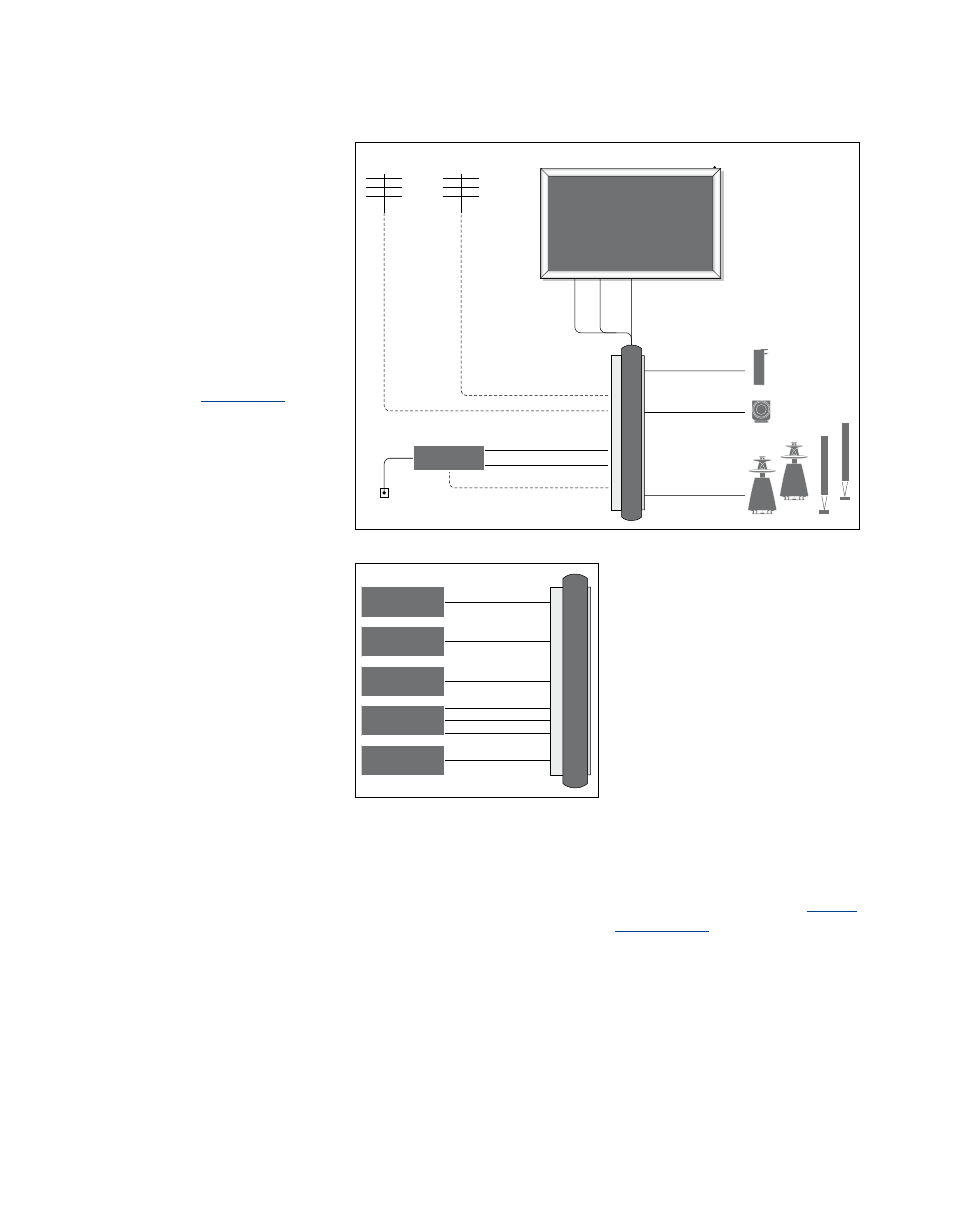

Cable
network
ANT 3
HDMI IN
(A–D)
AV (1–6)
Digital cable/
HDTV box
D
IS
PL
A
Y
1
M
O
N
IT
O
R
IR
IN
(9
-p
in
)
POWER LINK 1
SUB
POWER LINK 2–6
POWER LINK
CENTRE 1
B
E
O
SY
ST
E
M
3 ANT 2
ANT 3
ATSC
TV signal
Analogue
TV signal
AV 6
AV 5
MASTER LINK
VGA
AV 3
AV 2
AV 1
B
E
O
SY
ST
E
M
3
Camera
[CAMERA]
BeoMaster
[PC]
DVD
[DVD]
Digital TV
[DTV]
PVR Box
[V MEM]
