SMA Solar Technology AG Installation et câblage interne
Instructions d’installation 5/5 SC_Chem_Aktiv-IFR092911
3.3.2 Raccordement des câbles de puissance dans le système droit
1. Raccordez L1 à l'élément de puissance inférieur dans l'armoire de l'onduleur.
2. Passez L1 par le presse-étoupe A.
3. Raccordez L1 au filtre sinus dans l'armoire AC conformément au marquage.
4. Serrez bien le presse-étoupe A.
5. Raccordez L3 à l'élément de puissance du milieu dans l'armoire de l'onduleur.
6. Passez L3 par le presse-étoupe B.
7. Raccordez L3 au filtre sinus dans l'armoire AC conformément au marquage.
8. Serrez bien le presse-étoupe B.
9. Raccordez L2 à l'élément de puissance supérieur dans l'armoire onduleur.
10. Passez L2 par le presse-étoupe C.
11. Raccordez L2 au filtre sinus dans l'armoire AC conformément au marquage.
12. Serrez bien le presse-étoupe C.
☑ Les câbles de puissance sont raccordés.
3.4 Raccordement des lignes de commande au bornier
d'interconnexion dans l'armoire AC
Pose des câbles
Les câbles de puissance doivent être liés avec des colliers de serrage dans l'armoire
onduleur. Cette mesure évite l'endommagement des câbles par des arêtes vives ou
pointues.

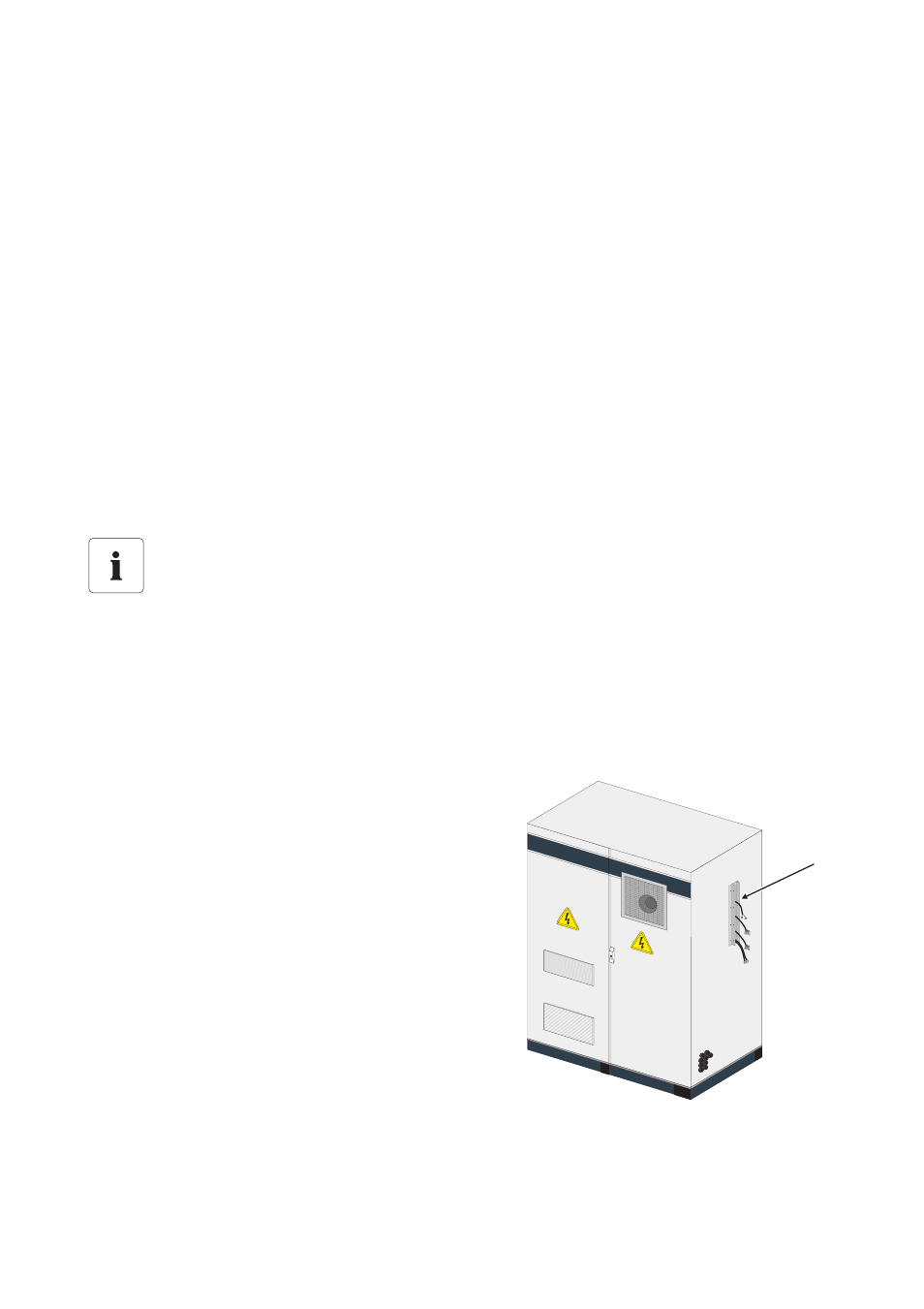

Les lignes de commande (A) sont conduits vers l'extérieur
de l'armoire DC/onduleur en usine.
1. Insérez les lignes de commande dans les connecteurs
dans l'armoire AC, comme décrit dans les instructions
d'installation du Sunny Central.
• Veillez à ce que les connecteurs ne soient pas
intervertis.
☑ Les lignes de commande sont raccordés.
A
