SMA Solar Technology AG Installation et câblage interne
Instructions d’installation 4/5 SC_Chem_Aktiv-IFR092911
3.3 Raccordement des câbles de puissance
Les câbles de puissance sont compris dans la livraison et doivent être raccordés aux éléments de
puissance dans l'armoire de l'onduleur et au filtre sinus dans l'armoire AC. 3 câbles sont raccordés

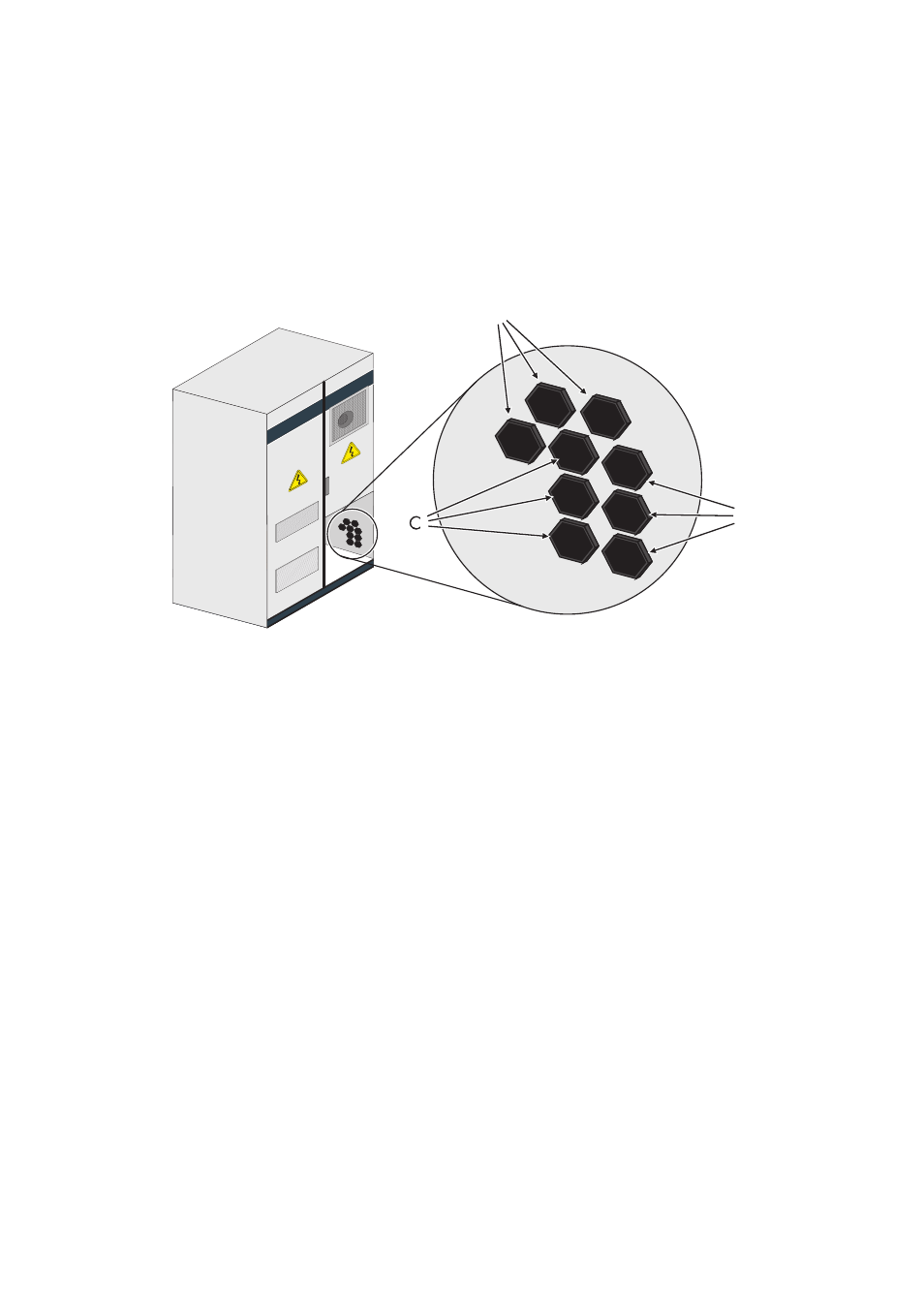

par phase. Le conduit pour câble est différent dans le système gauche et droit. L'illustration suivante
montre l'ordre des presse-étoupes dans un système gauche, l'ordre des presse-étoupes dans le
système droit est exactement renversée.
3.3.1 Raccordement des câbles de puissance dans le système
gauche
1. Raccordez L3 à l'élément de puissance inférieur dans l'armoire onduleur.
2. Passez L3 par le presse-étoupe A.
3. Raccordez L3 au filtre sinus dans l'armoire AC conformément au marquage.
4. Serrez bien le presse-étoupe A.
5. Raccordez L1 à l'élément de puissance du milieu dans l'armoire onduleur.
6. Passez L1 par le presse-étoupe B.
7. Raccordez L1 au filtre sinus dans l'armoire AC conformément au marquage.
8. Serrez bien le presse-étoupe B.
9. Raccordez L2 à l'élément de puissance supérieur dans l'armoire onduleur.
10. Passez L2 par le presse-étoupe C.
11. Raccordez L2 au filtre sinus dans l'armoire AC conformément au marquage.
12. Serrez bien le presse-étoupe C.
A
B
