SMA Solar Technology AG Installation et câblage interne
Instructions d’installation 2/5 SC_Chem_Aktiv-IFR092911
3 Installation et câblage interne
3.1 Montage des unités de l'armoire de distribution

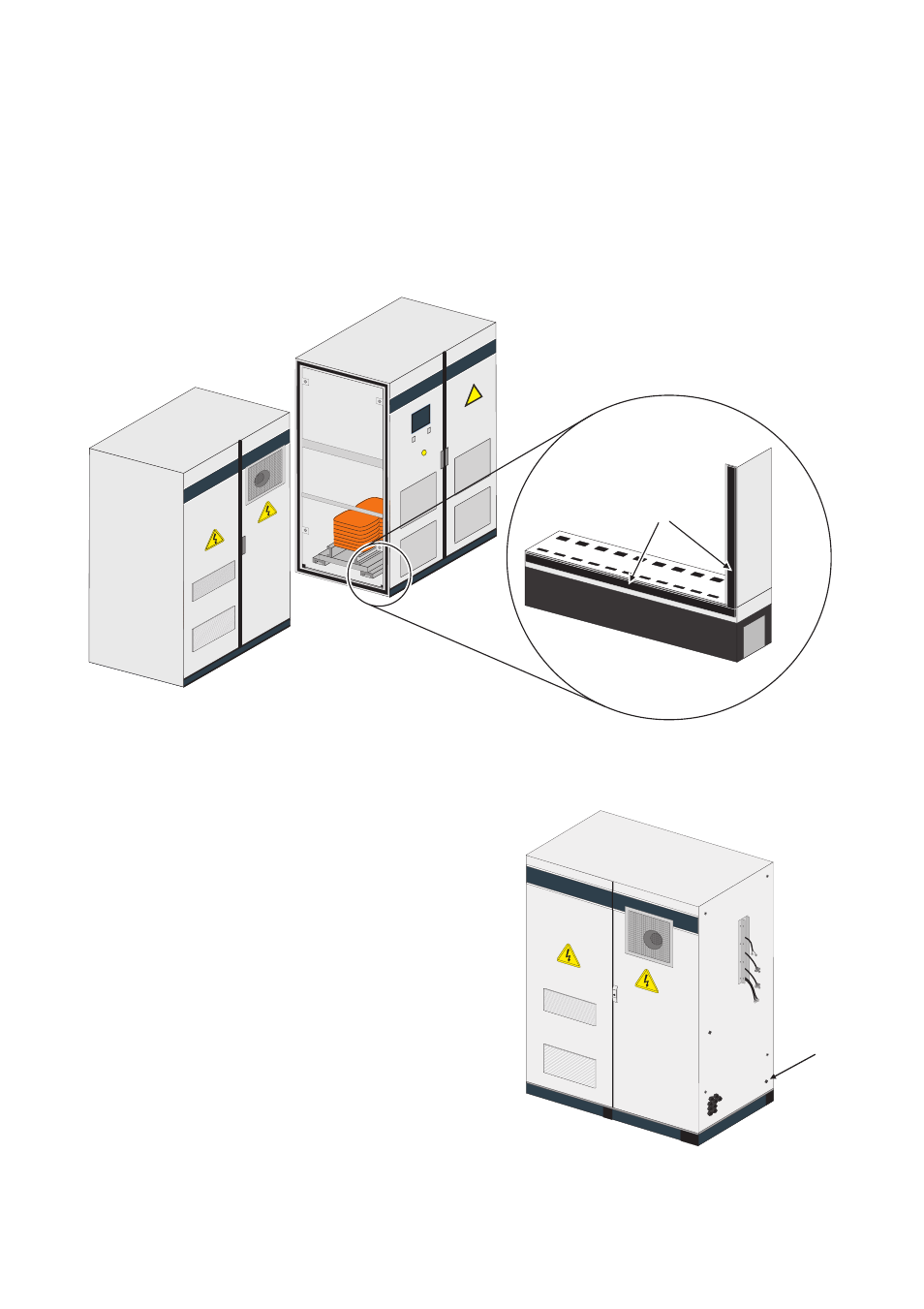

1. Collez le matériau de joint compris dans la livraison sur tout le pourtour du cadre de l'armoire
(A) de l'armoire AC.
2. Positionnez les unités de l'armoire de distribution (armoire DC/onduleur et armoire AC) à
proximité du lieu d'installation.
3. Pendant l'installation, passez le câble PE par le
presse-étoupe (A).
4. Montez les unités de l'armoire de distribution
(armoire DC/onduleur et armoire AC) sur le lieu
d'installation comme décrit dans les instructions
d'installation.
5. Raccordez le câble PE comme décrit dans les
instructions d'installation.
☑ Les unités de l'armoire de distribution sont montées et
peuvent être vissées.
A
A
