SMA Solar Technology AG Installation et câblage interne
Instructions d’installation 3/5 SC_Chem_Aktiv-IFR092911
3.2 Vissage des unités de l'armoire de distribution
1. Ouvrez l'armoire AC.
2. Connectez les unités de l'armoire de distribution aux positions A et B au moyen des vis
M8x 45 mm, des rondelles et de l'anneau à bord d'arrêt, tous inclus dans la livraison.
Couple : 21 Nm.
Les unités de l'armoire de distribution sont vissées l'une à l'autre dans l'armoire AC.
☑ Les unités de l'armoire de distribution sont raccordées. Continuez à raccorder les câbles de
puissance.

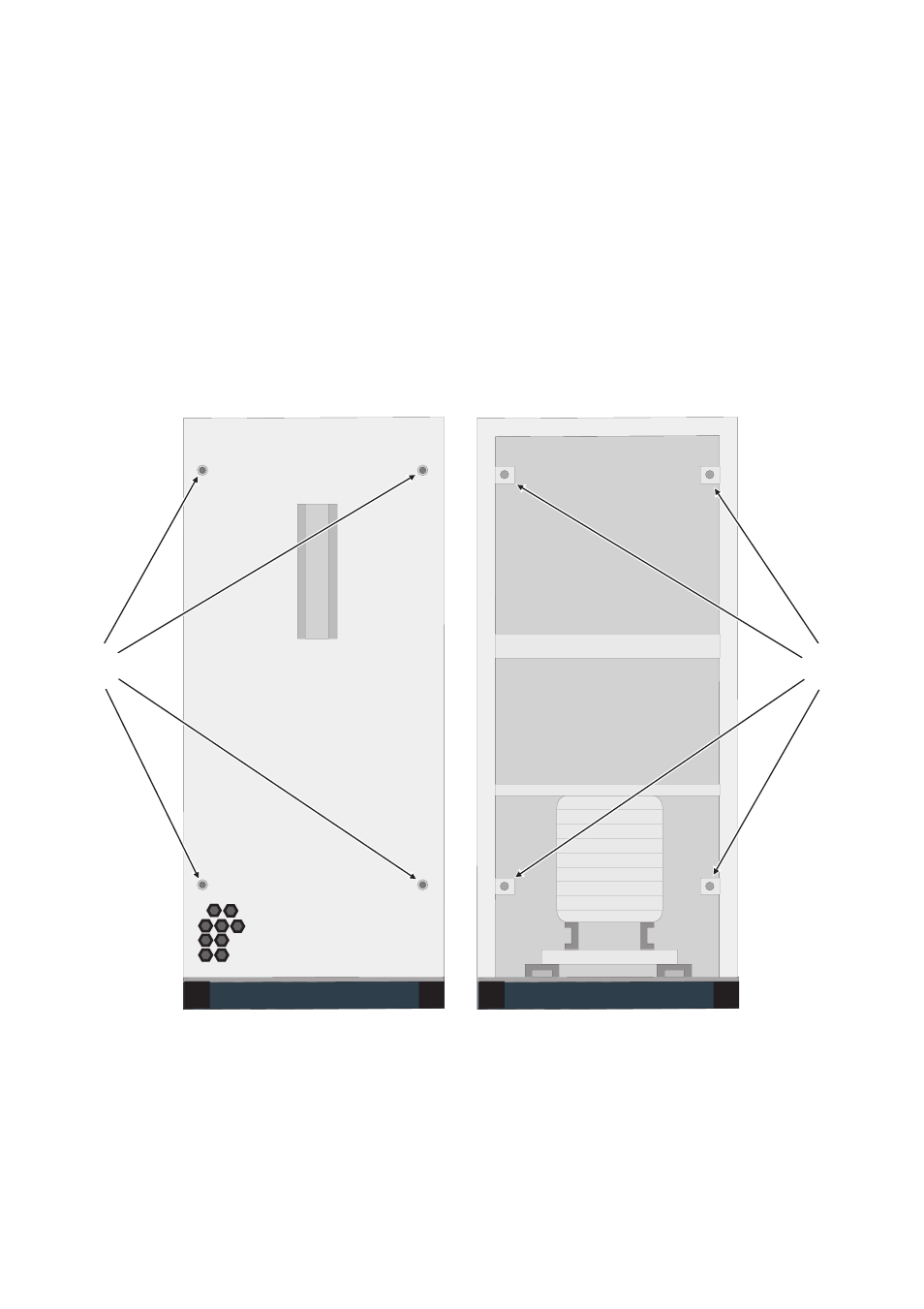

A B
Vue de côté armoire DC / onduleur Vue de côté armoire AC
