Fonctionnement des relais
Interface
Pour le paramétrage du relais via un PC, une interface de paramétrage est disponible. Pour cela, un
câble d'interface spécial (DPC) et un logiciel sont nécessaires. Pour de plus amples informations, lisez
le guide du relais. Celui-ci est fourni sur CD avec le Sunny Central ou peut-être téléchargé sur Internet
à l'adresse www.woodward.com.

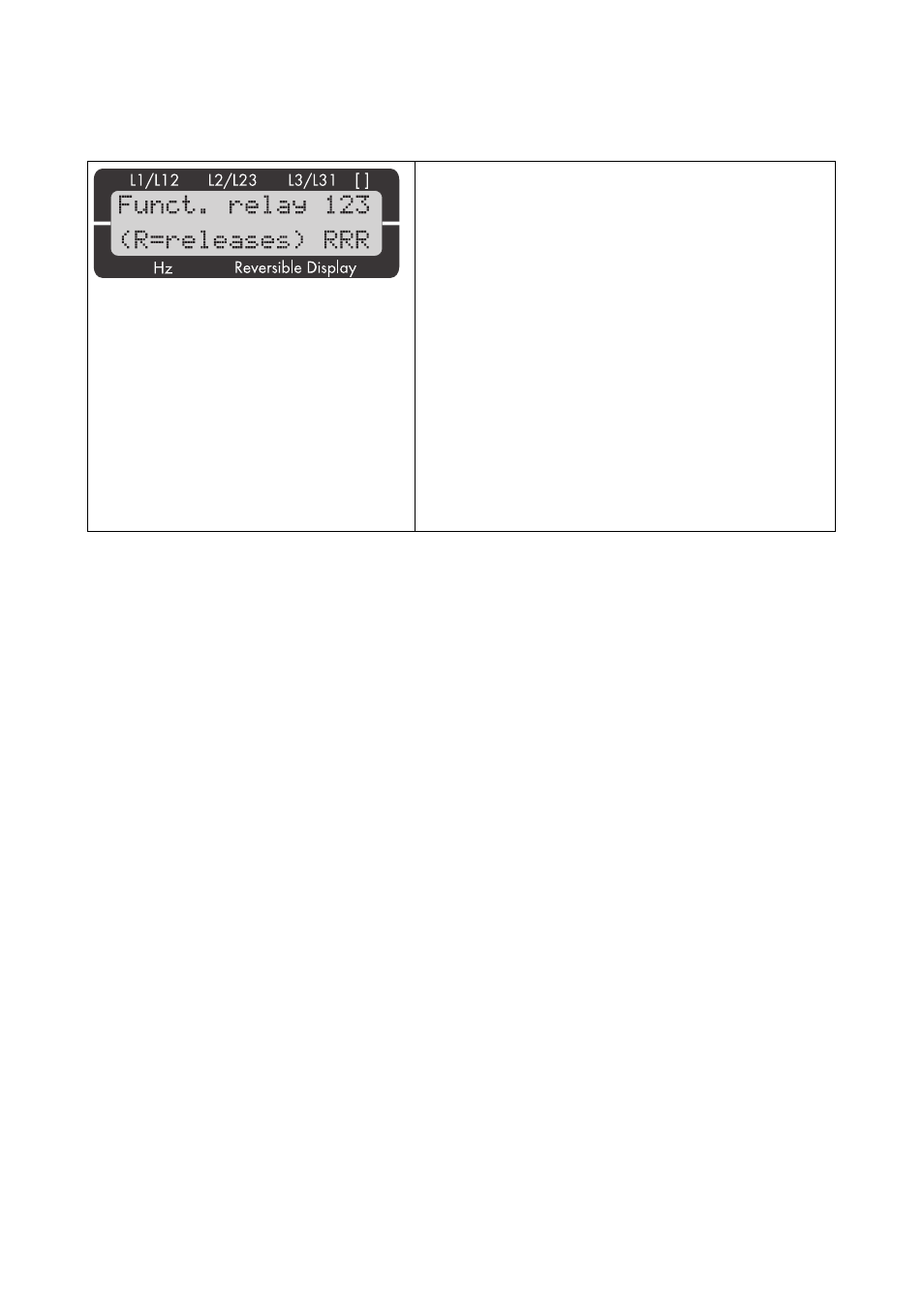

Fonction des relais 1, 2 et 3 A / R
Les différents relais peuvent être configurés soit en tant
que A = courant de travail (contact à fermeture) ou
R = courant de repos (contact à ouverture).
A = le relais est configuré en tant que contact pour
courant de travail (contact à fermeture/NO). Le relais
se ferme uniquement lorsque la fonction de protection
affectée est déclenchée.
R = le relais est configuré en tant que contact pour
courant de repos (contact à ouverture/NC). Le relais
est toujours fermé et s'ouvre uniquement lorsque la
fonction de protection est déclenchée.
REMARQUE : le relais 1 est configuré en tant que R
(contact à ouverture/NC) et ne peut pas être modifié.
