6 Relais externe de surveillance du réseau SMA Solar Technology AG
64 SC4-63HE-BE-BFR103280 Instructions d‘emploi
6 Relais externe de surveillance du réseau
6.1 Vue d'ensemble des éléments d'affichage et de commande

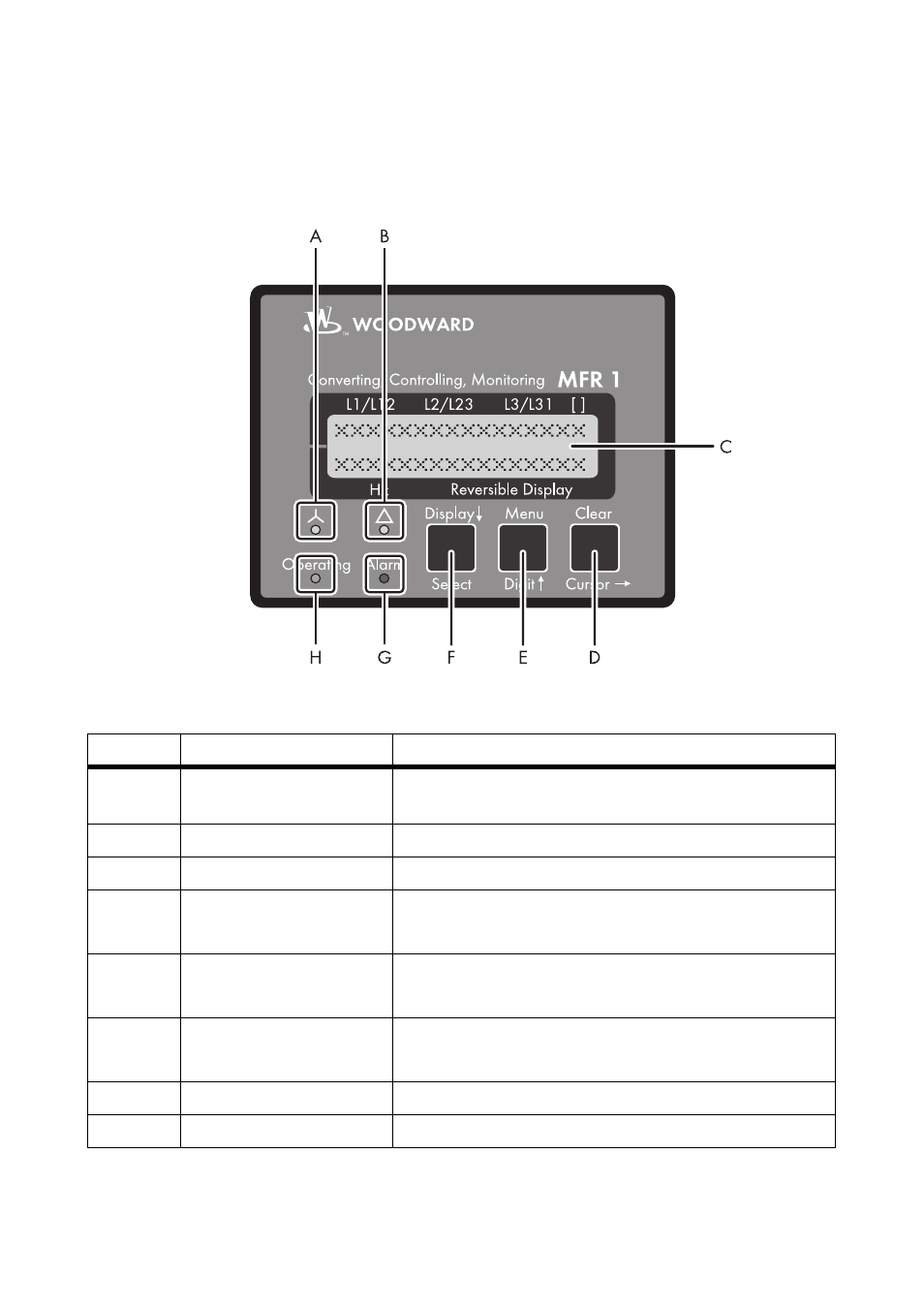

Figure 21: Panneau de commande du relais de surveillance du réseau
Objet Désignation Fonction
A Étoile Affichage des tensions étoilées (conducteur de neutre
extérieur)
B Triangle Affichage des tensions entre phases
C Écran à cristaux liquides Écran à cristaux liquides à 2 lignes
D Clear
Cursor Validation du message d'alarme
Déplacement d'une position vers la droite
E Menu
Digit Sélection de menu
Augmentation du chiffre sélectionné
F Écran
Select Affichage de la ligne suivante
Confirmation de la sélection
G Alarme Une alarme a été déclenchée
H Operating Mode automatique
