6.2 Affichages à l'écran
En fonction du mode réglé, les informations suivantes sont affichées :
Affichage en mode automatique, ligne du haut : valeurs de mesure
Avec la touche [ Display ↓ ], vous pouvez parcourir la première ligne de l'affichage.
Affichage en mode automatique, ligne du bas : valeurs de mesure
Avec la touche [MENU], vous pouvez parcourir les messages affichés à la dernière ligne de
l'affichage.
Affichage en mode automatique, ligne du bas : alarme
Avec la touche [MENU], vous pouvez consulter les messages d'alarme émis.
Les messages d'alarme sont affichés dans la ligne
inférieure de l'affichage représenté ci-contre.

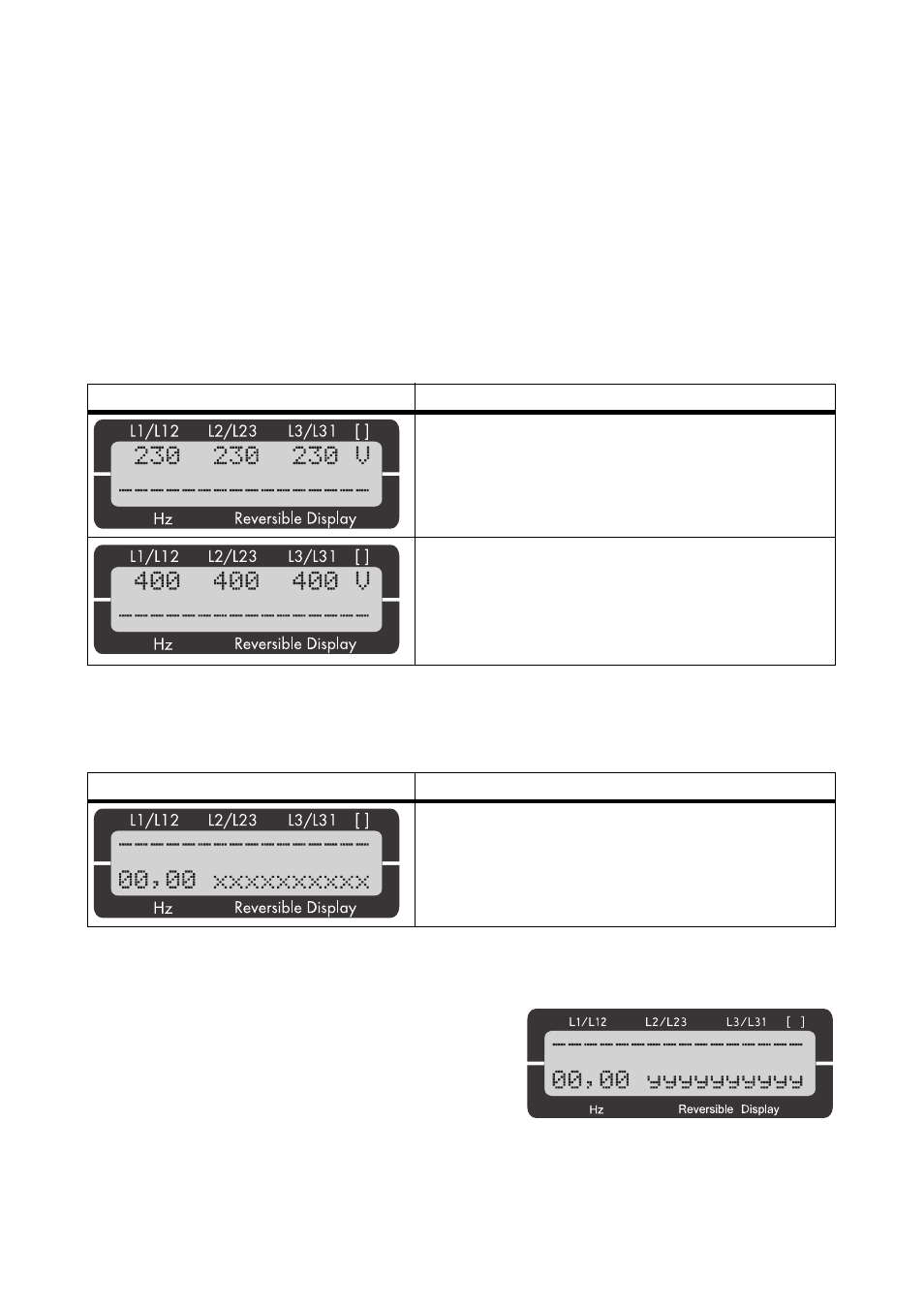

Mode automatique Affichage des grandeurs de service
Mode de configuration Affichage des paramètres individuels
Affichage à l'écran Description
La DEL « Étoile » est allumée et la DEL « Triangle » est
éteinte.
Les tensions étoilées (U
L1-N
, U
L2-N
et U
L3-N
) du réseau à
quatre conducteurs s'affichent.
La DEL « Étoile » est éteinte et la DEL « Triangle » est
allumée.
Les tensions entre phases (U
L1-L2
, U
L2-L3
et U
L3-L1
) du
réseau à trois conducteurs s'affiche.
Affichage à l'écran Description
La fréquence [Hz] s'affiche à gauche, sur la ligne du
bas.
