SMA Solar Technology AG Raccordement électrique
Instructions d’installation SC-100-IFR093231 39

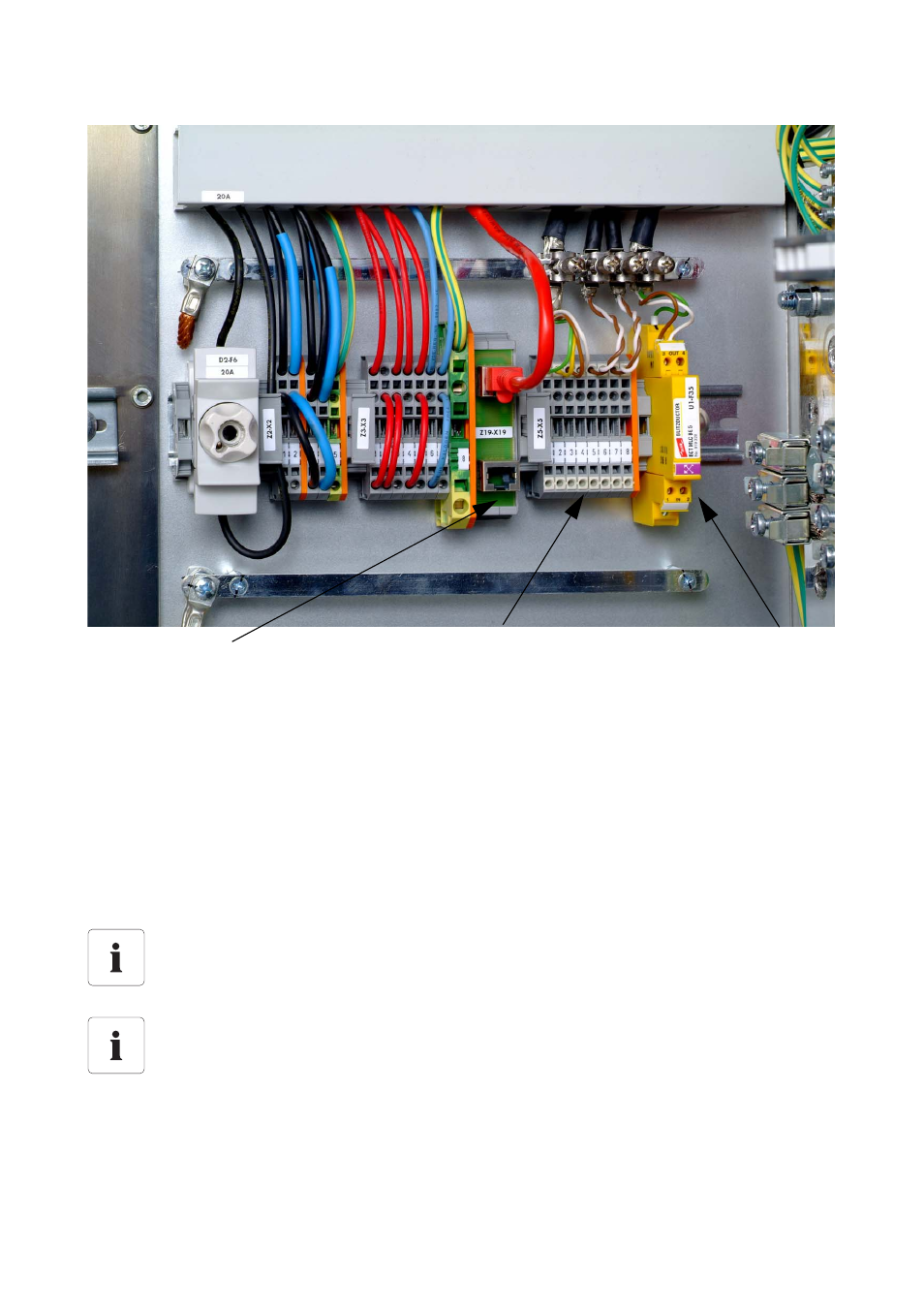

Figure 7.11 : Dispositif de protection contre les surtensions destiné à protéger les interfaces sérielles
Les dispositifs de protection contre la foudre et les surtensions représentés dans la figure 7.11
protègent l'interface RS485 destinée au raccordement des moniteurs Sunny String; l'entrée
analogique du capteur de température externe ainsi que les deux autres entrées analogiques de
signal ne sont pas équipées de série d'une protection contre la foudre et les surtensions. Celle-ci peut
être commandée en option.
Les dispositifs de protection contre les surtensions et, le cas échéant, les fusibles de
puissance existants doivent être retirés ou déconnectés préalablement à des mesures
d'isolation !
Pour l'utilisation du capteur de température externe ainsi que des deux entrées analogiques
libres, nous recommandons l'installation d'une protection contre la foudre et les surtensions.
Celle-ci est disponible en option.
Dispositif de protection contre les surtensions
pour le raccordement du bus RS485 de la
surveillance du courant String
Raccordement NET
Les entrées de capteurs peuvent être
équipées en option de dispositifs de
protection contre les surtensions
