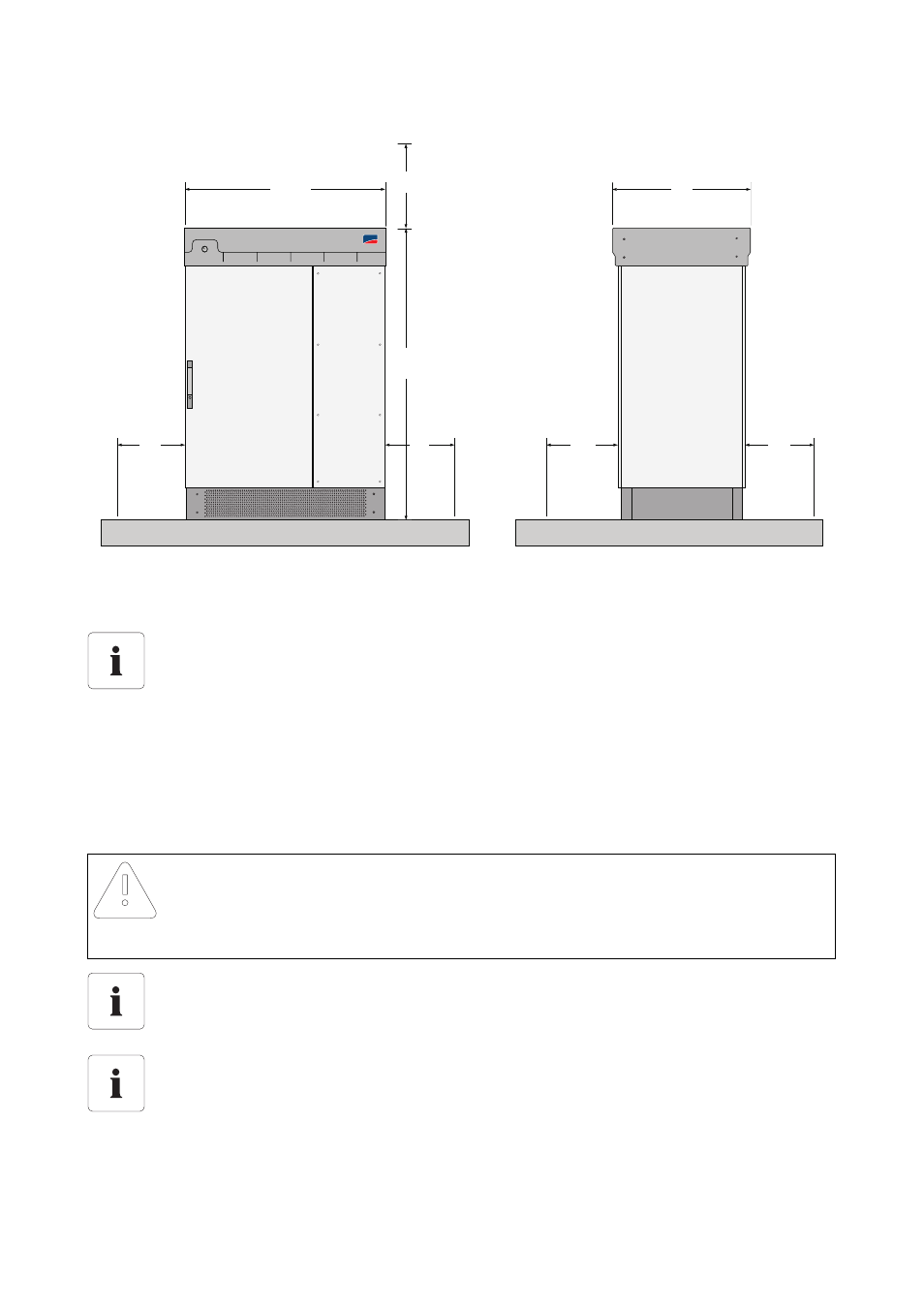

Figure 5.2 : Mise en place du SC100 Outdoor sur socle en béton
L'armoire d'onduleur doit être installée sur une surface plane. Remédier à toutes irrégularités de la
surface ou inclinaisons de la fondation.
Lors de la construction de la fondation tenir compte du fait que les chemins de câbles nécessaires au
raccordement ultérieur passent par le bas de l'onduleur. Par conséquent, prévoir l'intégration de tubes
vides ou de chemins de câbles appropriés.
L'installation et la certification statique de la fondation sont à la charge du client.
PRUDENCE !
L'insertion des câbles se fait par l'entrée située sur le fond de l'onduleur.
La figure 5.3 représente le passage des câbles à travers les tôles de fond amovibles du
Sunny Central.
Les câbles de tension de la commande et de la communication doivent être posés
séparément.
Sunny Central 100
D G
C
F
A 1
H
B
E
SMA
Socle en béton Socle en béton
