6 Montage de l'onduleur à l'endroit d'utilisation
6.1 Fixation au sol
Retirer les sécurités de transport
Fixer l'onduleur au sol ou à la fondation. Pour ce faire, préalablement à la mise en place, prévoir des
points de fixations (chevilles et tiges filetées). Le montage s'effectue à partir d'un dispositif de fixation
prévu à la base de l'appareil. L'illustration correspondante figure en annexe D.
Après avoir fixer l'appareil au sol ou à la fondation, retirer la sécurité de transport du transformateur.
La sécurité de transport est constitué d'une équerre en fer fixée du côté de l'armoire de distribution.

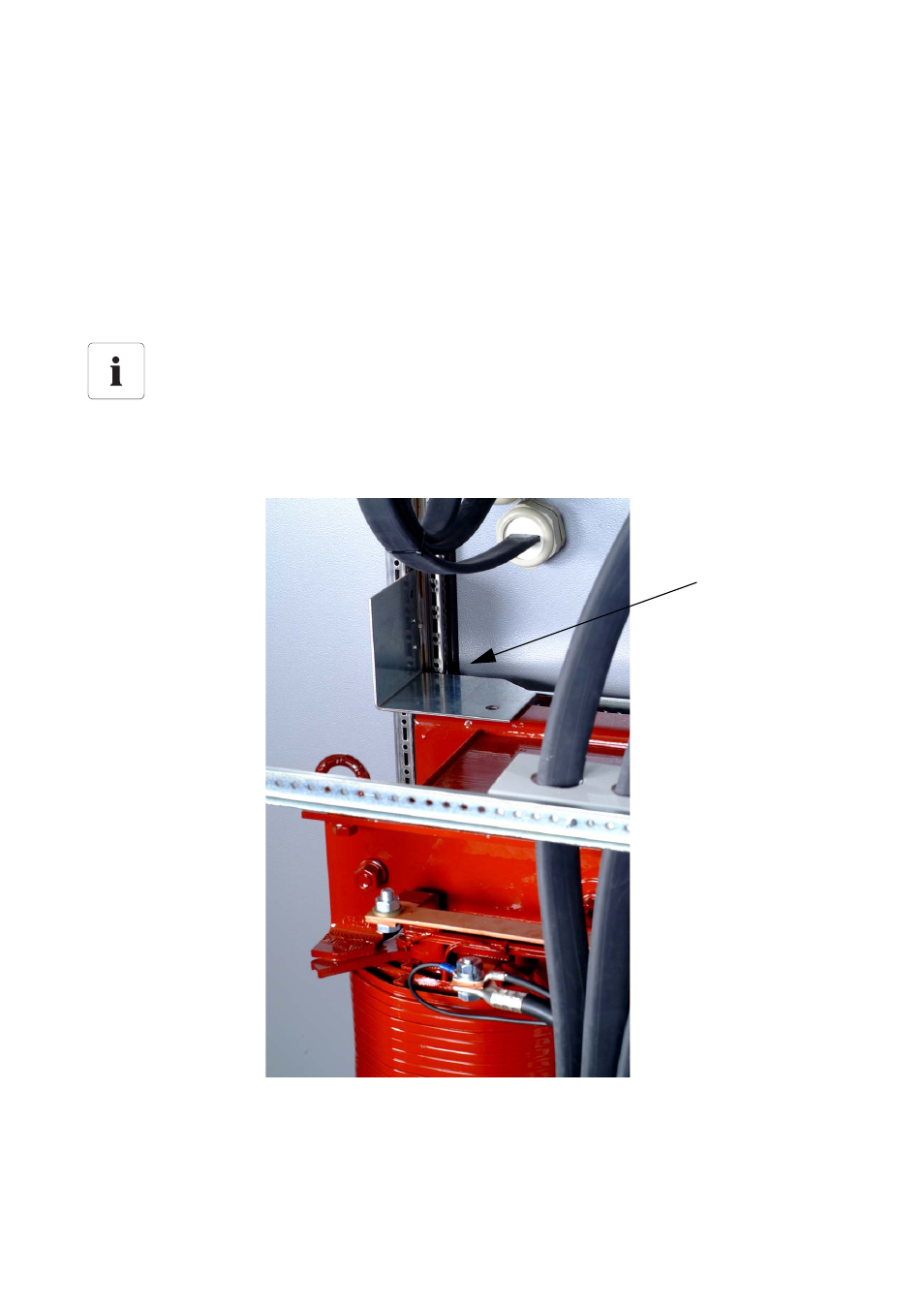

Figure 6.1 : Vue de la sécurité de transport du transformateur avec panneau latéral démonté
Fixation de l'onduleur au sol ou à la fondation.
Equerre de sécurité en fer
