SMA Solar Technology AG Raccordement électrique
Instructions d’installation SC-100-IFR093231 31
7.1.3 Remarques relatives au maniement des bornes de
raccordement
Le graphique suivant représente le maniement des bornes pour le raccordement des câbles externes
au bornier de raccordement de commande. Les bornes de raccordement sont des bornes à ressort
sans entretien qui peuvent être actionnées à l'aide d'un tournevis approprié.

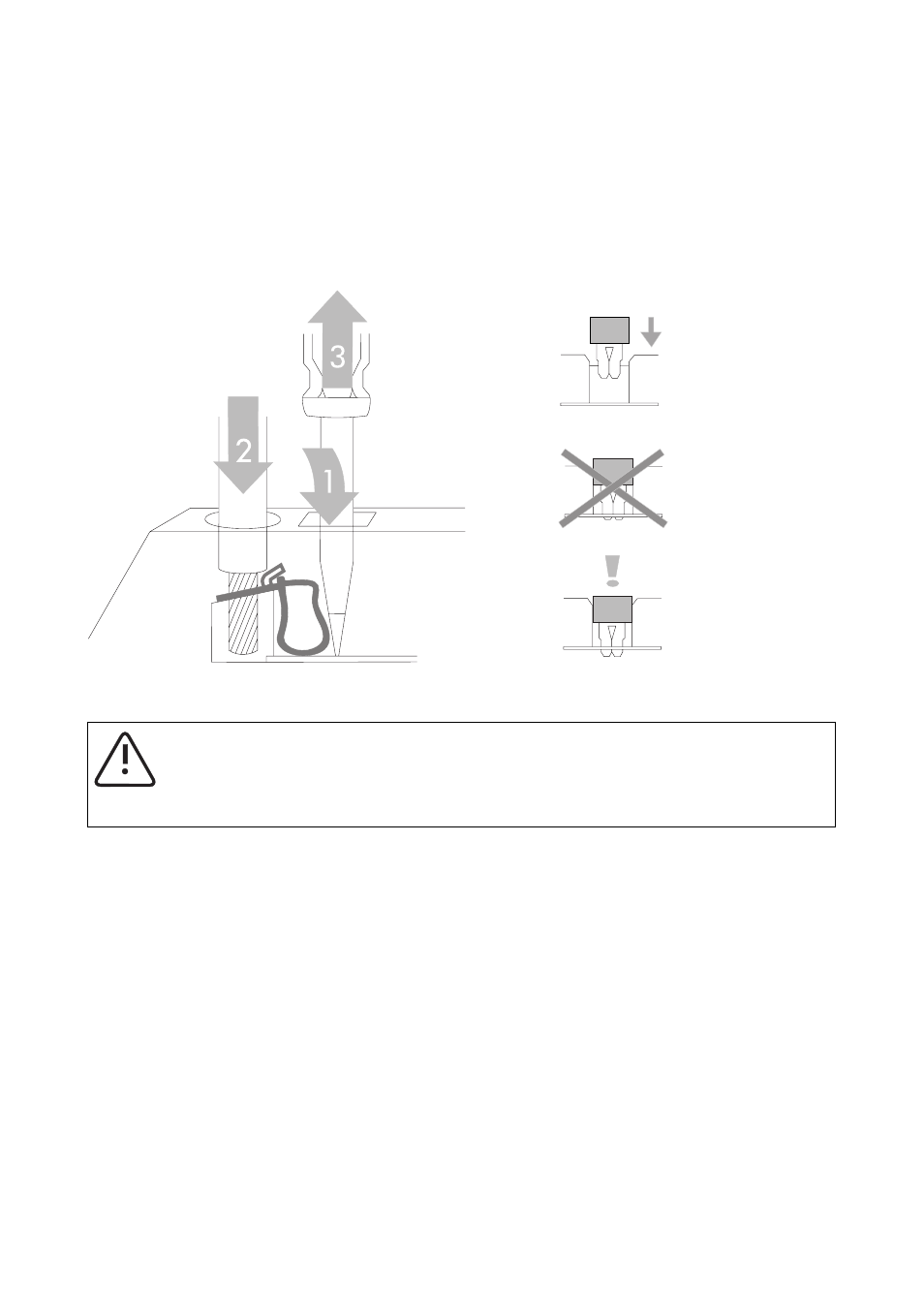

Figure 7.4 : Maniement des bornes de raccordement (Source : Wago)
7.1.4 Raccordements de puissance du générateur PV
(raccordement DC)
Une barre de distribution permettant le raccordement de boîtiers de distribution String se trouve dans
la zone inférieure gauche du panneau latéral de l'onduleur. Pour le raccordement des câbles DC aux
entrées de fusible de l'onduleur, utiliser des câbles ayant une résistance diélectrique de 900 V min.
Pour les onduleurs équipés d'une plage de tensions élargie (EVR – extended voltage range)
optionnelle, la résistance diélectrique doit être de 1 000 V min. Le SC100 dispose de 3 entrées DC
(voir fiche technique, annexe B).
L'insertion des câbles s'effectue à travers la fondation et le fond de l'armoire de distribution. Pour ce
faire, ouvrir les tôles de fond à l'avant de l'armoire et tirer les câbles à l'intérieur de l'armoire. Pour la
décharge de traction des câbles, installer des passe-câbles à vis adaptés dans les tôles de fond
amovibles. Un assortiment de raccords à vis de tailles variées est compris dans la livraison.
AVERTISSEMENT !
Le raccordement doit impérativement être effectué avec l'appareil hors tension !
