9.1.2 Contrôle du fonctionnement des varistors
Les varistors sont des pièces d'usure dont le fonctionnement est altéré par le vieillissement ou par une
sollicitation répétée due à des surtensions. Par conséquent, il est possible qu'un des varistors à
surveillance thermique ait probablement perdu sa fonction de protection, c'est pourquoi la DEL rouge
s'est allumée.
Contrôlez la fonction des varistors comme décrit ci-dessous :
1. Ouvrez le Sunny Boy comme il est décrit au chapitre 7.1 « Ouverture du Sunny Boy »
(Page 32).
2. À l'aide d'un multimètre, vérifiez les deux varistors
à l'état monté pour voir s'il existe une connexion
électrique entre les raccordements B et C.

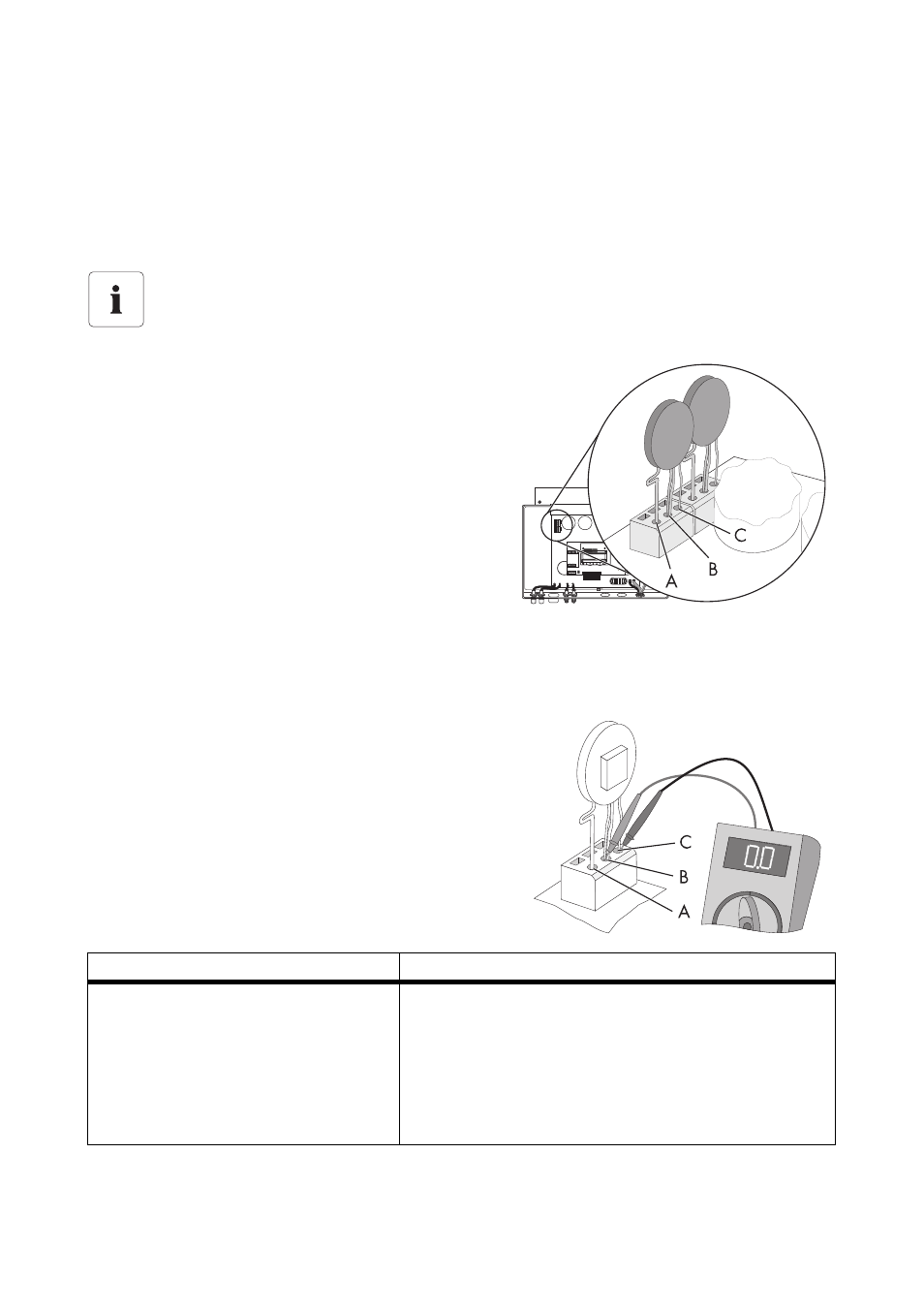

Position des varistors
Vous pouvez déterminer la position des varistors à l'aide de la graphique représenté ci-
dessous.
Respectez l'affectation suivante des bornes :
• Borne A : borne extérieure (raccord du
varistor avec boucle [encoche])
• Borne B : borne centrale
• Borne C : borne extérieure (raccord du
varistor sans boucle [encoche]).
Résultat Mesure
☑ Il existe une connexion électrique. Le Sunny Boy présente vraisemblablement une autre
erreur.
• Fermez le Sunny Boy comme il est décrit au chapitre
7.2 « Fermeture du Sunny Boy » (Page 33).
• Contactez le Service en Ligne (voir chapitre
13 « Contact » (Page 47).
