SMA Solar Technology AG Raccordement électrique
Instructions d’installation SB11_12_17-IFR094131 19

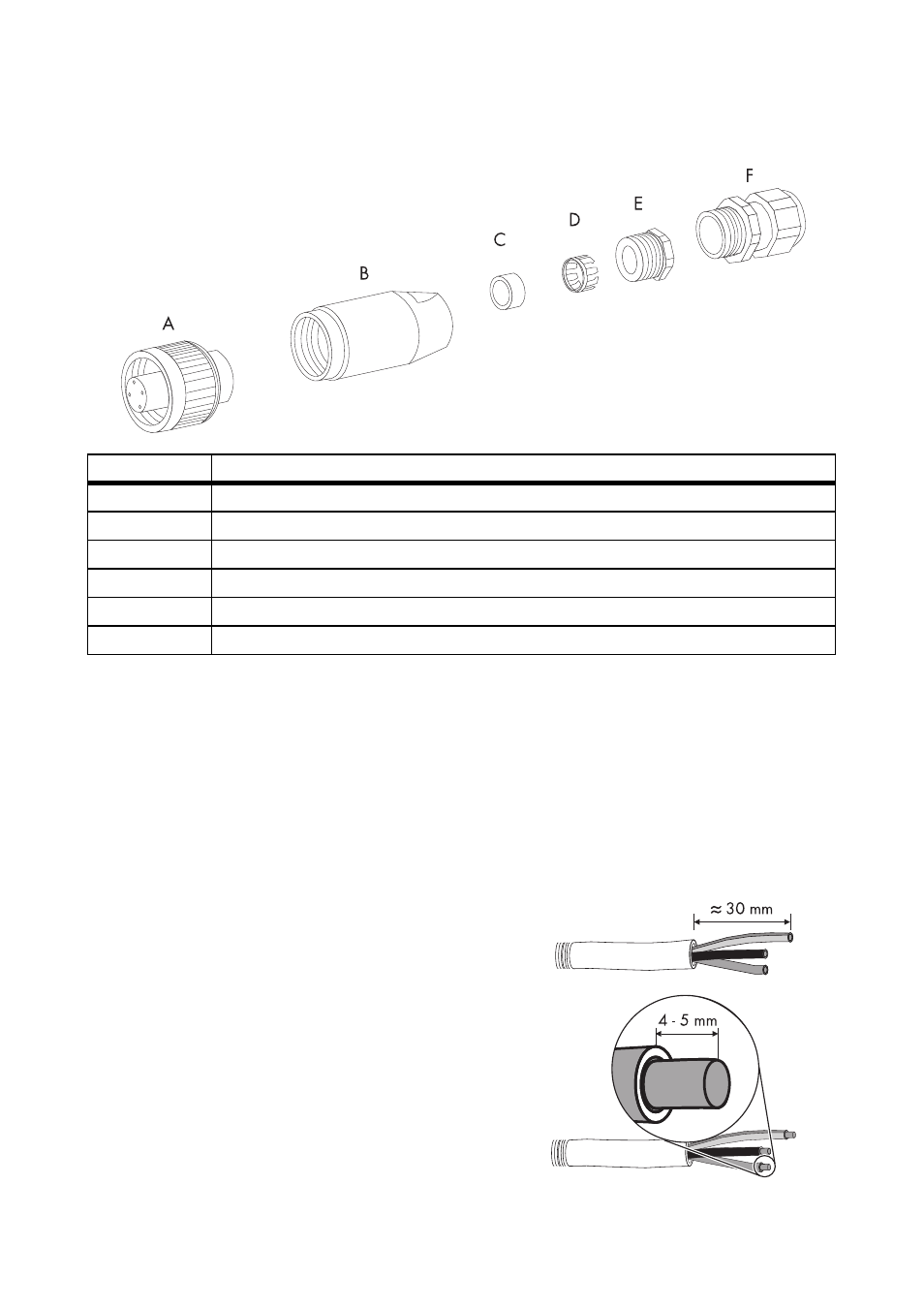

Aperçu de la prise femelle AC
Procédure lors du raccordement
1. Sélectionnez le raccord à vis approprié pour le câble AC.
2. Vérifiez la tension du réseau et comparez-la avec la tension « V
AC
» sur la plaque signalétique.
La plage de travail exacte du Sunny Boy est définie dans les paramètres de fonctionnement.
Ceux-ci peuvent être visualisés via un organe de communication ou être envoyés sur demande
par SMA Solar Technology.
3. Coupez le disjoncteur et sécurisez-le contre toute remise en marche involontaire et vérifiez l'état
hors tension.
4. Dénudez le câble AC sur une longueur d'environ
de 30 mm.
5. Raccourcissez L et N de 5 mm.
6. Dénudez les fils du câble sur 4 à 5 mm.
Objet Description
A Embout de douille
B Manchon fileté
C Bague d’étanchéité PG13,5
D Garniture de serrage PG13,5
E Vis de serrage PG13,5 (pour des diamètres de câble de 9 à 13,5 mm)
F Presse-étoupe PG16 (pour des diamètres de câble de 13,5 à 17 mm)
