Raccordement électrique SMA Solar Technology AG
20 SB11_12_17-IFR094131 Instructions d’installation

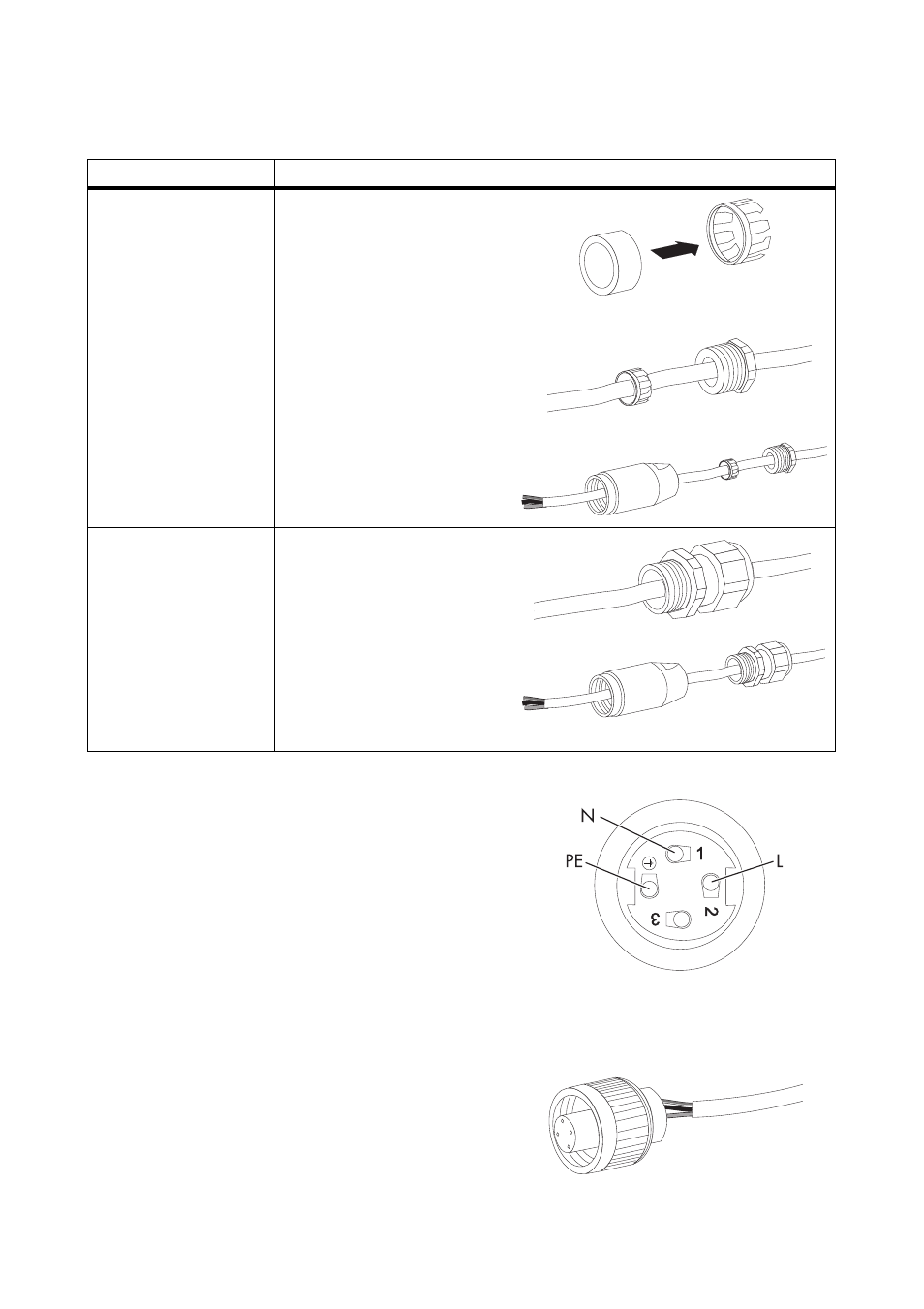

7. Passez la vis de serrage ou le presse-étoupe et le manchon fileté sur le câble AC.
8. Insérez le conducteur de protection de terre (gris-
jaune) dans la borne filetée comportant le symbole
de mise à la terre sur l'embout de douille et serrez
la vis.
9. Insérez le conducteur neutre N (bleu) dans la
borne filetée 1 de l'embout de douille et serrez la
vis.
10. Insérez la phase L (marron ou noir) dans la borne
filetée 2 sur l'embout de douille et serrez la vis.
11. La borne filetée 3 sur l'embout de douille reste non
affectée.
12. Vérifiez que les fils de raccordement sont bien fixés.
Taille utilisée Procédure
PG13,5 • Insérez la bague
d'étanchéité dans la
garniture de serrage.
• Passez la vis de serrage
PG 13,5 et la garniture
de serrage avec la
bague d'étanchéité sur
le câble AC.
• Passez le manchon fileté
sur le câble AC.
PG16 • Passez le presse-étoupe
PG16 sur le câble AC.
• Passez le manchon fileté
sur le câble AC.
