SMA Solar Technology AG Raccordement électrique
Instructions d’installation SB11_12_17-IFR094131 17
5.2 Raccordement du Sunny Boy au réseau public (AC)
Configuration de câble
Configurez la section de conducteur à l'aide du logiciel de conception « Sunny Design »
(www.SMA-France.com/SunnyDesign) afin que les pertes dans les lignes ne dépassent pas 1 % de
puissance nominale.
Les longueurs maximales de câble en fonction de la section de conducteur sont représentées dans le
tableau suivant :
La section de conducteur individuelle nécessaire dépend des facteurs suivants :
• La température ambiante
• le type de pose
• la résistance aux rayons UV
• les pertes dans les lignes
• les directives d'installation du pays concerné (du lieu d'installation).

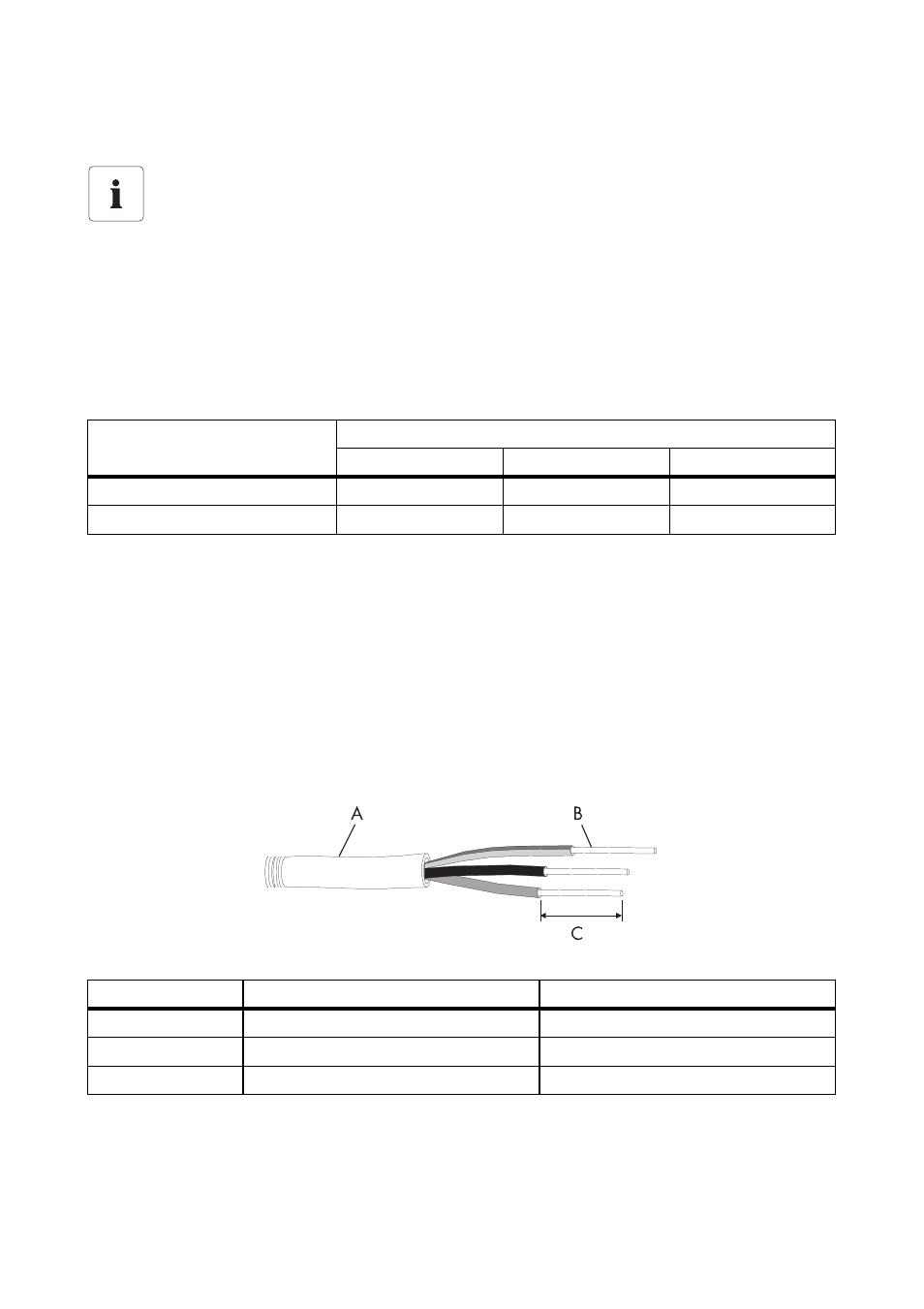

Exigences aux câbles
Réglementations de raccordement de l'exploitant du réseau
Respectez les réglementations de raccordement de l'exploitant du réseau !
Section de conducteur Longueur max. de câble
SB 1100 SB 1200 SB 1700
1,5 mm² 21 m 18 m 15 m
2,5 mm² 35 m 30 m 22,5 m
Position Désignation Valeur
A Diamètre extérieur 9 ...17 mm
B Section de conducteur 2,5 mm² max.
C Longueur d'isolation 4 ... 5 mm
