Raccordement de la sortie AC

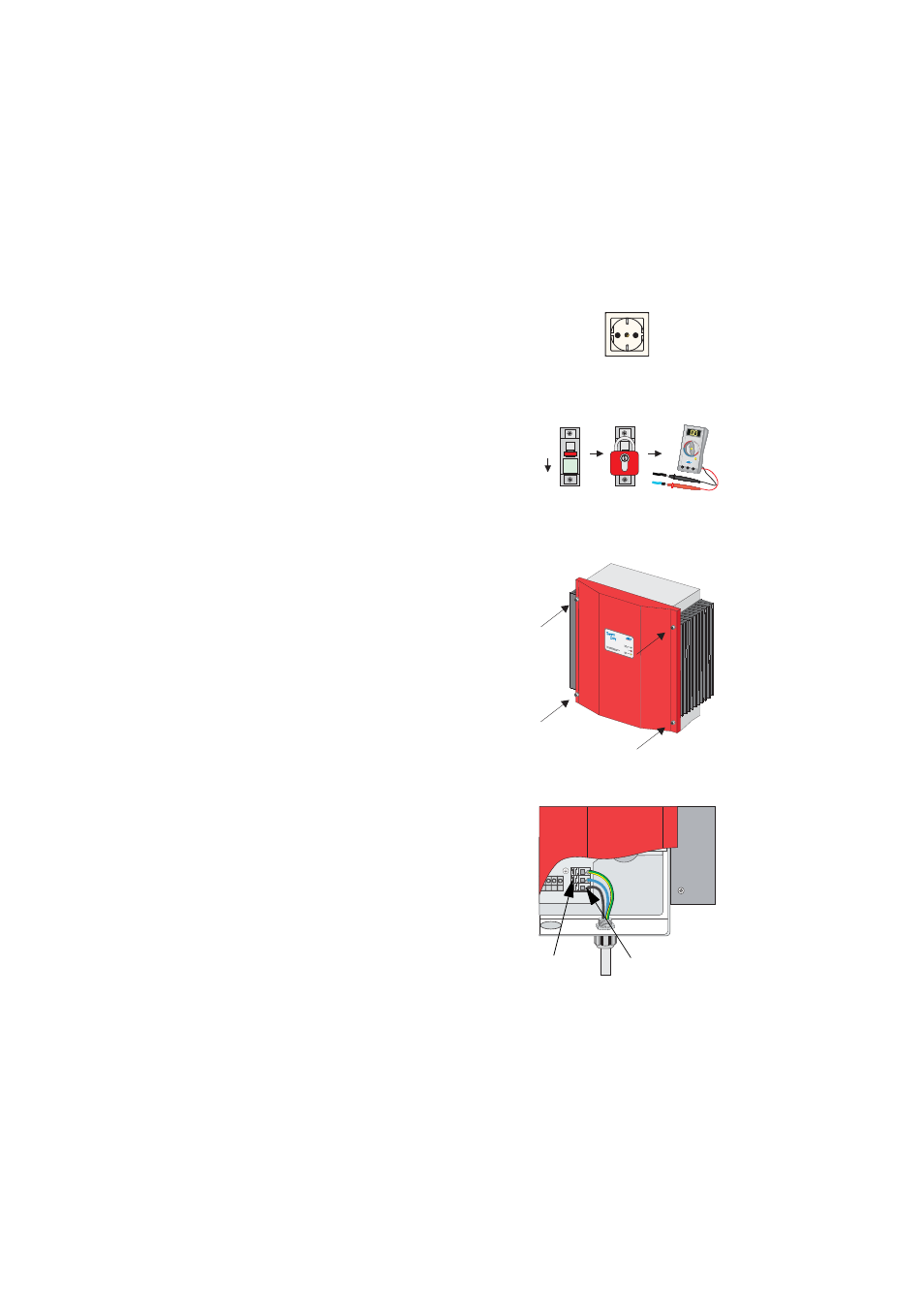

Pour le raccordement de la sortie AC, procédez de la manière suivante :
1. Vérifiez la tension du réseau. Si celle-ci est
supérieure à 260 V, le Sunny Boy 3300TL ne
fonctionnera que de façon limitée. Dans un tel cas
de figure, c'est l'exploitant de réseau local qui
devra y remédier.
max. 260 V !
La tension de réseau maximale pour le
mode de service d'alimentation est de
260 V !
2. Déconnectez le raccordement au réseau (couper
le disjoncteur de protection de circuit), protégez-
le contre une éventuelle remise en marche et
assurez-vous de l'absence de tension.
Avant d'ouvrir le Sunny Boy, assurez-
vous de l'absence de tension sur la
sortie AC !
3. Desserrez les vis du couvercle du boîtier du
Sunny Boy 3300TL et retirez le couvercle avec
précaution. Ôtez ensuite les conducteurs de PE
de protection du couvercle du boîtier.
Avant d’enlever le couvercle,
déconnectez le conducteur PE vert-jaune
du couvercle !
4. Procédez au branchement du câble secteur
comme indiqué sur le schéma. Utilisez à cet effet
le passe-câble fourni avec l'appareil. « L » et « N
» ne doivent pas être intervertis.
Raccordement de « L » et « N »
1. 2. 3.
Arrêt!
Erdschluss
Earth Fault
Ar t.-Nr .: 8 6 -00
L N
