SMA Technologie AG Conditions préalables à l'installation
Instructions d’installation SB3300TL-11:SF2006 Page 15
Le Sunny Boy 3300TL est équipé d'un interrupteur de protection contre les courant
de fuite intégré. Le Sunny Boy 3300TL différencie automatiquement entre courants
de fuite véritables et courants de décharge capacitifs « normaux ».
Le Sunny Boy 3300TL ne produit pas de courants de décharge extraordinaires en
mode de service normal. Dans certains états de service (par ex. lors de l'autotest du
dispositif protecteur), des courants de décharge peuvent apparaître, capables de
déclencher un interrupteur de protection FI 30 mA « normal ».
L'impédance du réseau sur le site d'installation du Sunny Boy 3300TL doit être
inférieure à 1,0 ohm afin que les dispositifs de protection soient pleinement efficaces.
Nous recommandons en outre de dimensionner la section transversale de la conduite
de façon à ce que les pertes de la conduite ne dépassent pas 1 % de puissance
nominale. Les pertes dans la ligne liées à la longueur et à la section de câble sont
représentées sur le graphique suivant :

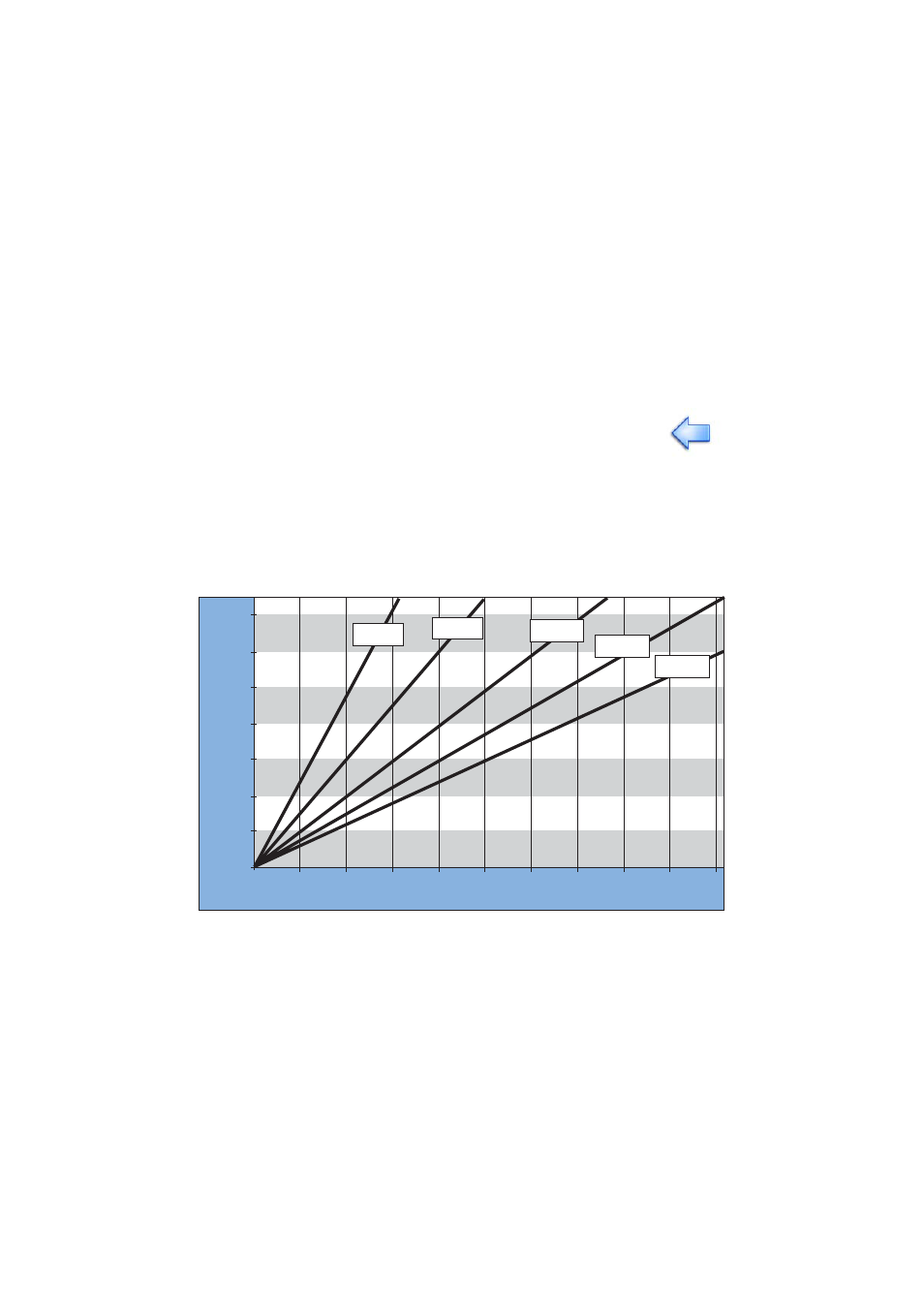

Figure 4.1: pertes dans la ligne (ligne à plusieurs brins avec conducteur en
cuivre aller et retour)
Dans le cas où un interrupteur de protection FI est impérativement
prescrit, utilisez un interrupteur avec une caractéristique de
déclenchement de 100 mA ou plus.
0,0%
0,2%
0,4%
0,6%
0,8%
1,0%
1,2%
1,4%
Longueur de câble
5 m 10 m 20 m 30 m 40 m 50 m
Per
tes
0 m 15 m 25 m 35 m 45 m
2,5 mm²
4,0 mm² 6,0 mm²
8,0 mm²
10,0 mm²
