5 Installation
5.1 Montage
Pour un montage sans problèmes du Sunny Boy
3300TL, il est conseillé d'utiliser le support mural
fourni. Pour le montage vertical et sur des murs en
béton ou en pierre, vous pouvez utiliser des vis à six
pans 8 mm x 50 mm en acier inoxydable
conformément à la norme DIN 571 ainsi que des
chevilles type SX8.
Lors de la configuration de la suspension, n'oubliez pas
de tenir compte du poids du Sunny Boy 3300TL
(28 kg).

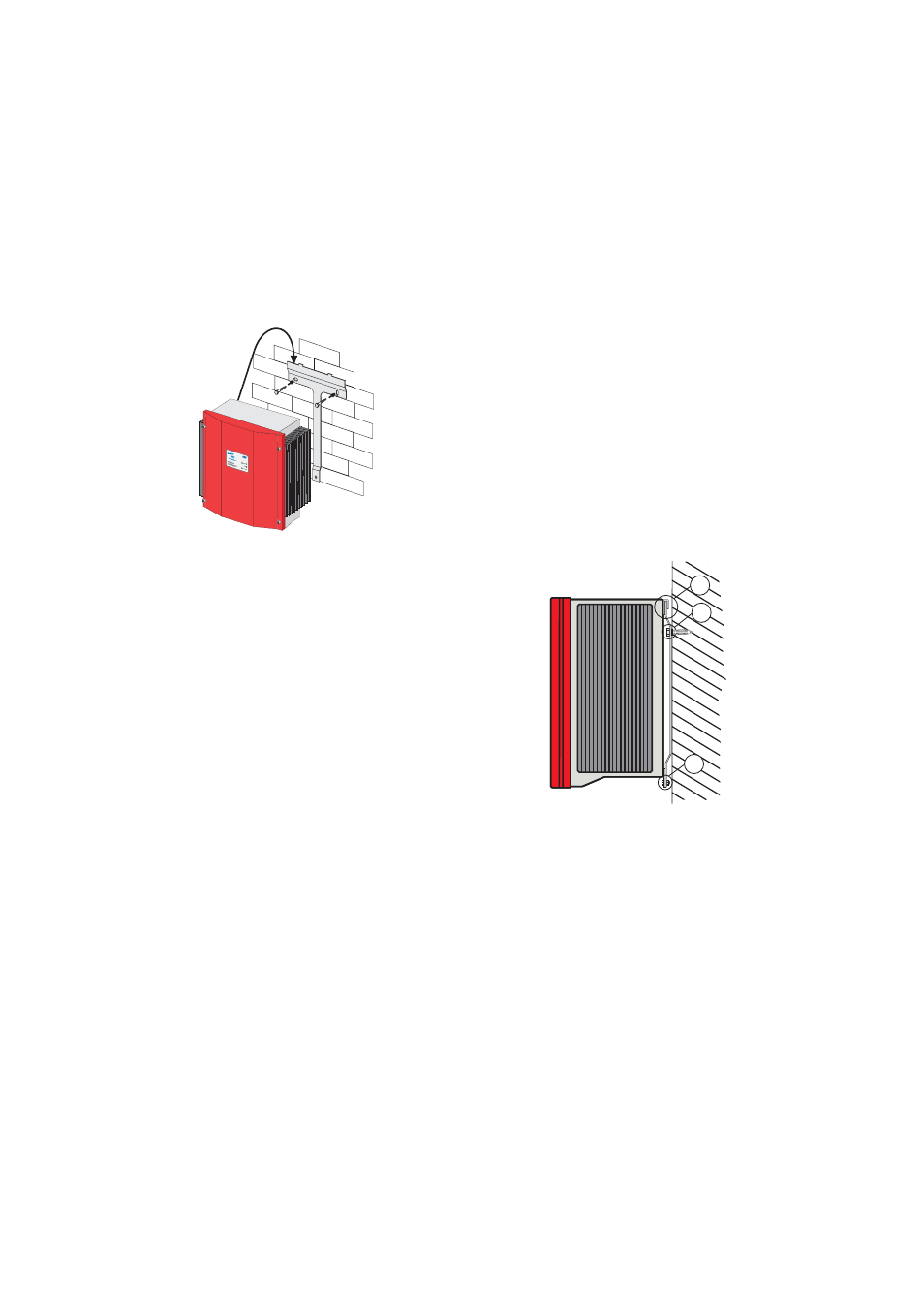

1. Procédez au montage du support mural (1). Pour
marquer les positions des trous de perçage, vous
pouvez utiliser le support mural comme gabarit de
perçage.
2. Accrochez maintenant le Sunny Boy 3300TL au
moyen des pattes de fixation supérieures dans le
support mural (2) de façon à ce qu'il ne bouge plus.
3. Fixez le Sunny Boy 3300TL en enfonçant la vis
M6x10 dans le trou taraudé en bas au milieu (3)
pour éviter qu'il ne se décroche.
4. Vérifiez que le Sunny Boy 3300TL soit bien fixé.
