SMA Technologie AG Conditions préalables à l'installation
Instructions d’installation SB3300TL-11:SF2006 Page 13
4.2 Conditions préalables pour le générateur PV
Le Sunny Boy 3300TL est prévu pour le raccordement d'un string (installation en série
de panneaux PV).
Les indications de configuration se trouvent dans l'outil de configuration « GenAu »
que vous pourrez télécharger sur Internet à l'adresse www. SMA.de.
L'appareil possède deux connecteurs à fiche DC pour le raccordement du générateur
PV. Les conduites de raccordement du générateur PV doivent donc être également
équipées de ces connecteurs à fiches.
Un kit préconfectionné pour le raccordement des extrémités de câble détachées est
disponible comme accessoire. Les références SMA pour la commande des différents
raccords sont les suivantes :
• Multi-Contact 3 mm : « SWR-MC »
• Multi-Contact 4 mm : « MC-SET »
• Tyco :
« TYCO-SET »
4.3 Réseau basse tension 230 V (AC)
Les réglementations techniques applicables et les
spécifications particulières de l'exploitant du réseau
local doivent être respectées.

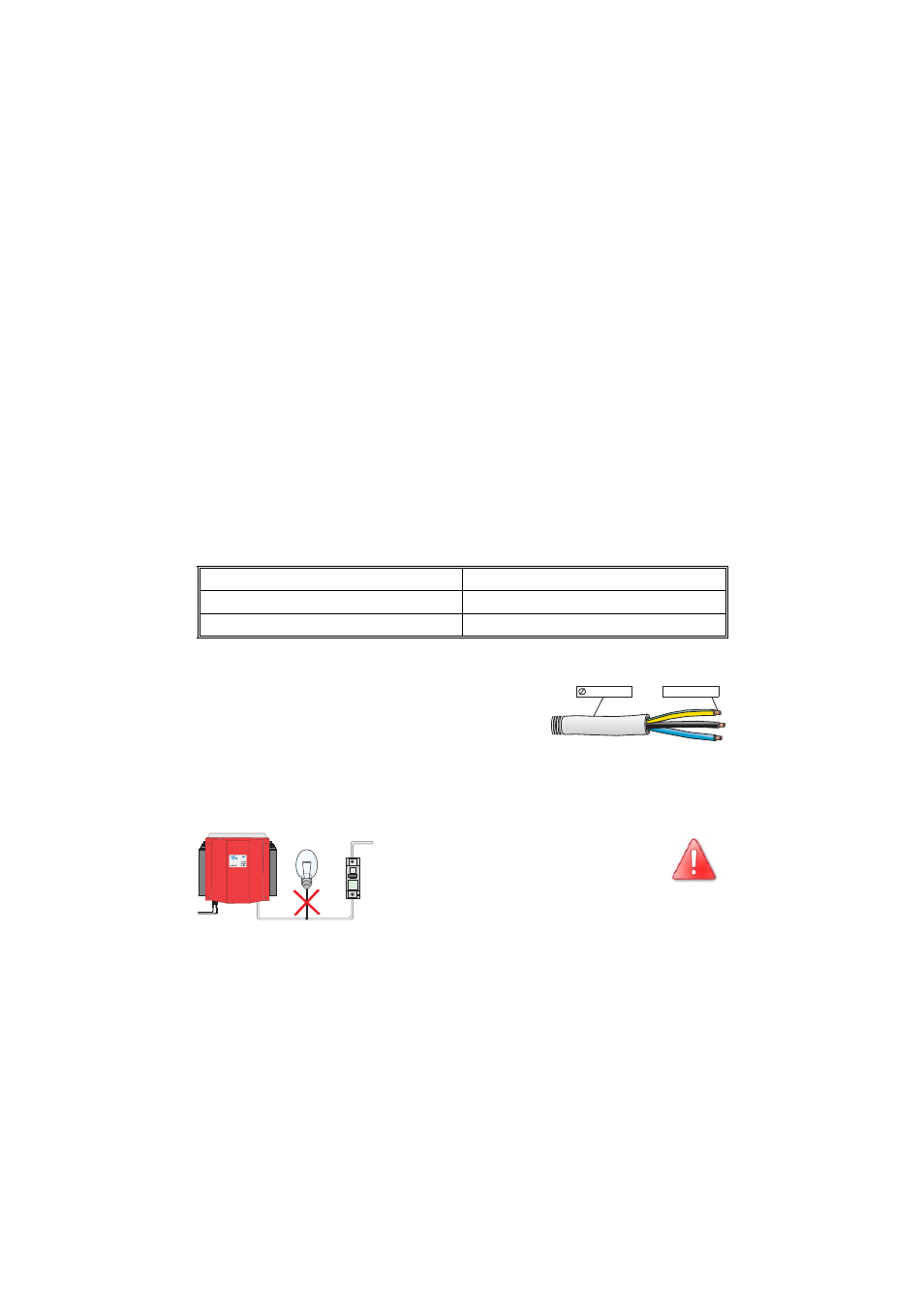

Les bornes de raccordement du Sunny Boy 3300TL conviennent à la réception de
sections de conducteur allant jusqu'à 10 mm². La section extérieure du câble doit être
calibrée entre 9 mm et 17 mm. Le raccordement se fait avec trois brins (L, N, PE).
Valeurs limites pour l'entrée DC
Tension max. 750 V (DC)
Courant de court-circuit max. 8 A (DC)
La ligne d'alimentation est protégée
par un dispositif de protection
automatique 25 A de type B. Aucun
autre appareil ne doit être raccordé à
la ligne ainsi protégée.
max. 10 mm² 9 … 17 mm
