SMA Solar Technology AG Raccordement électrique
Instructions d’installation TempsensorAmb-IFR110610 9
5.1 Raccordement du câble au capteur de température ambiante
1. Desserrez les vis du boîtier du capteur de température ambiante et retirez
le couvercle.
2. Desserrez le presse-étoupe du capteur de température ambiante.
3. Retirez les lamelles de protection intérieures. Veillez à ce que le joint
intérieur ne tombe pas.
4. Tournez le presse-étoupe jusqu'à moitié sur le boîtier.
5. Tirez le câble à travers le presse-étoupe du capteur de température
ambiante.

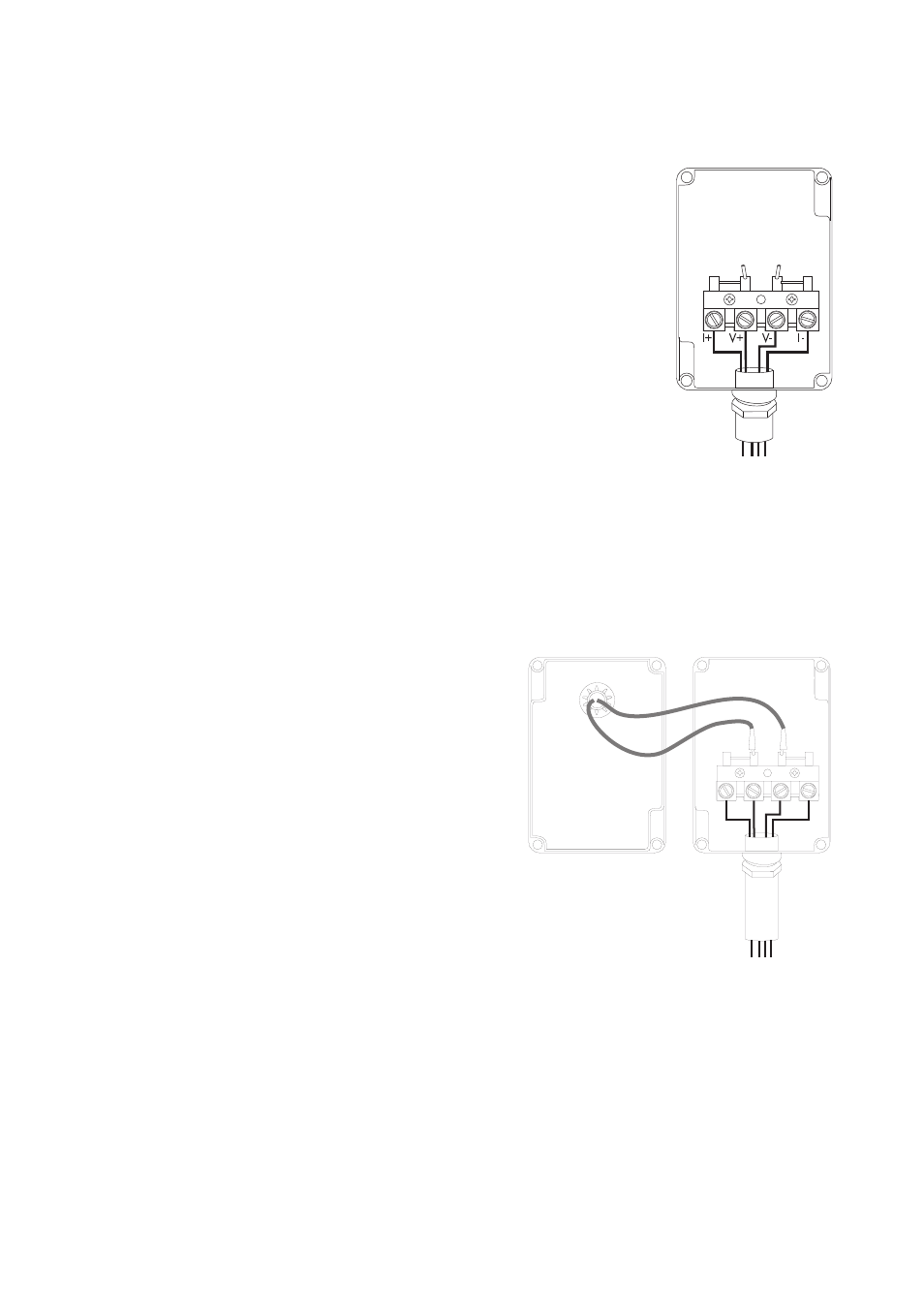

6. Raccordez les fils à l'aide de la technique à 4 conducteurs aux bornes à
vis, cf. figure à droite.
7. Notez la couleur des fils :
I+ ___________________________
V+ ___________________________
V- ___________________________
I- ___________________________
8. Vissez le presse-étoupe du capteur de température ambiante à la main dans le boîtier du
capteur (couple : 0,8 Nm).
9. Raccordez la fiche du boîtier du capteur de
température ambiante aux bornes à vis, cf. figure à
droite. La polarité du câble est arbitraire.
10. Fixez à l'aide des vis le couvercle du capteur de
température ambiante sur le boîtier.
☑ Le câble est raccordé au capteur de température
ambiante.
