4 Montage
4.1 Choix du lieu de montage
• Le capteur de température ambiante ne doit pas être
monté avec le presse-étoupe vers le haut afin
d'empêcher un niveau d'eau sur le presse-étoupe.
• Protégez le capteur de température ambiante contre
un fort salissement et les projections d'eau.

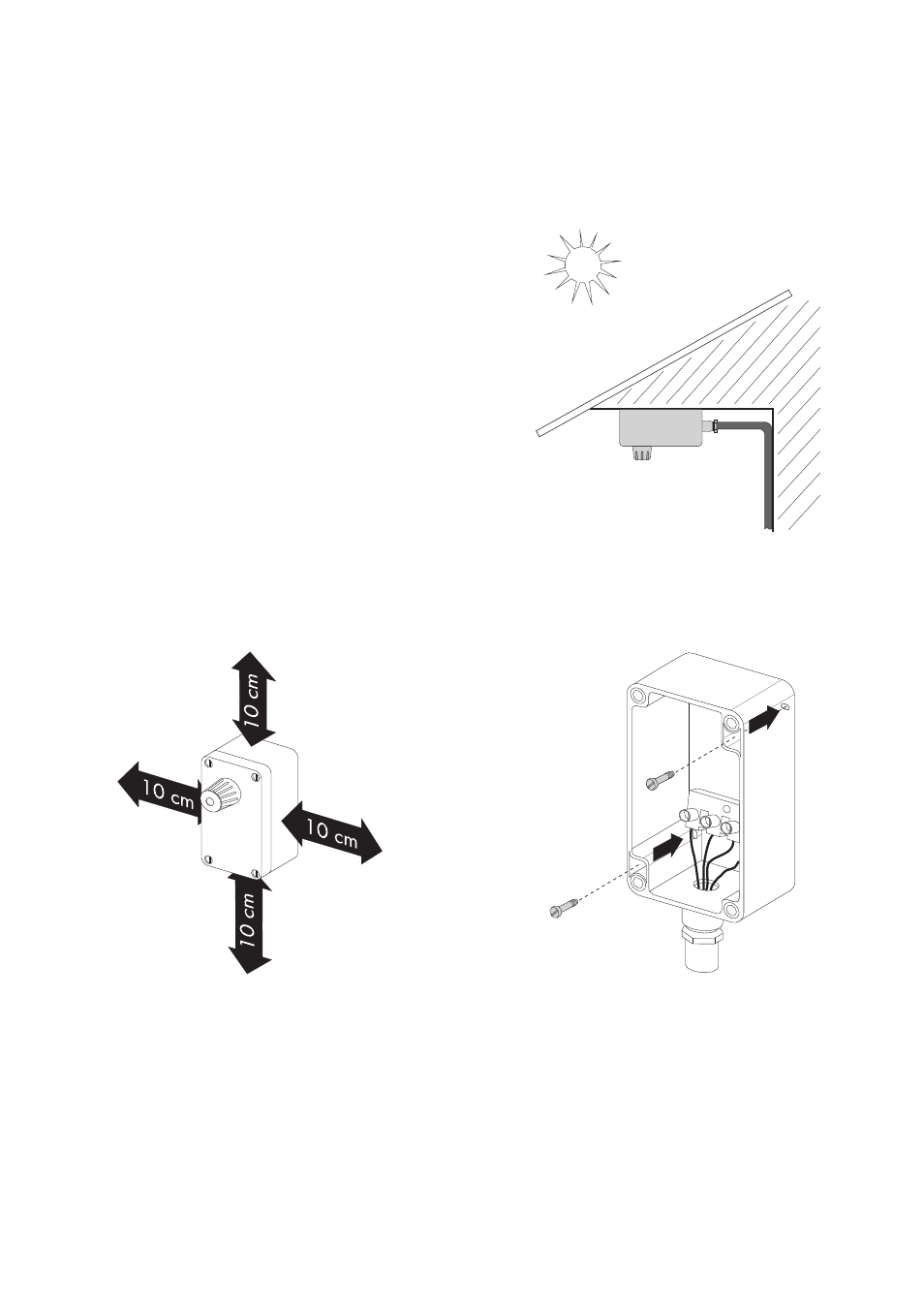

• Pour l'alignement recommandé du capteur de
température ambiante, veuillez consulter la figure ci-
contre.
• Choisissez un lieu de montage ombragé toute la
journée.
• Veillez à ce que la chaleur ne puisse s'accumuler sur
le lieu de montage.
• Respectez la longueur de câble maximale de 30 m.
4.2 Montage du capteur de température ambiante
1. Desserrez les 4 vis du boîtier du capteur de température ambiante et retirez le couvercle.
2. Déterminez et marquez le lieu de montage. Ce faisant, respectez les distances de montage
(cf. figure).
3. Fixez le boîtier du capteur de température ambiante à l'aide des vis fournies.
☑ Le capteur de température ambiante est monté.
