Raccordement électrique SMA Solar Technology AG
10 TempsensorAmb-IFR110610 Instructions d’installation
5.2 Raccordement du capteur de température ambiante à la
Sunny SensorBox
Le raccordement du capteur de température ambiante s'effectue au niveau du raccord
« F6: TmpAmb » de la Sunny SensorBox. Procédez de la manière suivante :
1. Ouvrez les couvercles sur les côtés de la Sunny SensorBox à l'aide des évidements.
2. Desserrez les vis dans les coins de la Sunny SensorBox et soulevez le couvercle du boîtier vers
la gauche. Le couvercle est fixé à la coquille inférieure à l'aide de crochets.

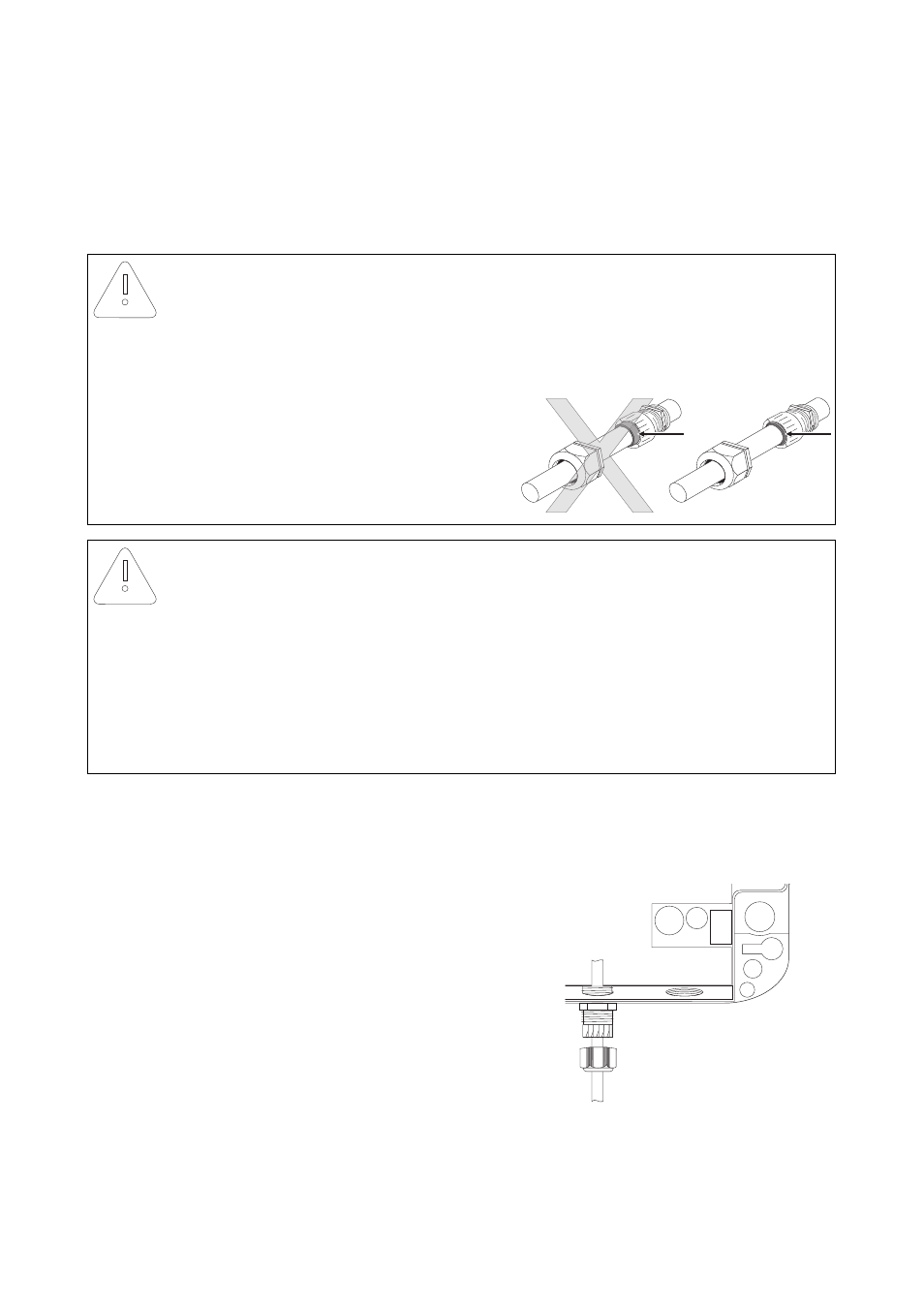

3. Sortez la collerette de fixation du presse-étoupe en
bas au milieu de la Sunny SensorBox et retirez le
plot de remplissage.
4. Retirez le câble du capteur de température
ambiante par la collerette de fixation et serrez le
presse-étoupe de la Sunny SensorBox.
PRUDENCE !
Endommagement de la Sunny SensorBox par pénétration de liquides.
• Lors des travaux à l'extérieur (par exemple par temps de pluie ou de neige), veillez
à ce qu'aucun liquide ne pénètre dans la Sunny SensorBox ouverte.
• Quand vous insérez ou enlevez le câble
par le presse-étoupe, faites attention à ce
que le joint de passage soit toujours
correctement placé dans le presse-étoupe.
PRUDENCE !
Endommagement de la Sunny SensorBox en raison de joints en caoutchouc
poreux.
Au cours du temps, le joint en caoutchouc du couvercle de la Sunny SensorBox devient
poreux et perd son étanchéité si la Sunny SensorBox est ouverte. Si vous dévissez la
Sunny SensorBox après une durée de fonctionnement de plus de 5 ans, par exemple pour
la mettre à niveau, ce joint de boîtier de la Sunny SensorBox doit être remplacé. Dans ce
cas, commandez un joint de remplacement avant de procéder aux travaux de
maintenance.
