5 Raccordement électrique
Recommandation de câble
Les longueurs et la qualité de câble ont des répercussions sur la qualité du signal. Respectez les
consignes suivantes relatives au câblage pour obtenir une bonne qualité du signal.
En extérieur
Pour une utilisation en extérieur, utilisez un câble avec les propriétés essentielles suivantes :
• Section : au moins 4 x 0,25 mm
2
, au moins 4 x AWG 24
• Diamètre extérieur de câble : au moins 4,5 mm, au maximum 7 mm
• Résistance aux rayons UV
SMA Solar Technology AG recommande les types de câble suivants :
• Lappkabel : UNITRONIC S-LifY11Y 4 x 0,34 mm
2
• Lappkabel certifié UL : UNITRONIC S-LifY11Y 4 x 0,34 mm
2
En intérieur
Si, pour une utilisation en extérieur, vous protégez le câble contre le rayonnement UV par un canal
de câble adéquat, vous pouvez également utiliser un câble non-résistant aux rayons UV avec les
propriétés essentielles mentionnées ci-dessus.
SMA Solar Technology AG recommande les types de câble suivants :
• Lappkabel : Unitronic LiYY 4 x 0,5 mm
2
• Lappkabel certifié UL : UNITRONIC LiYY UL/CSA 4 x AWG22/7
• Helukabel : TRONIC LiYY 4 x 0,5 mm
2

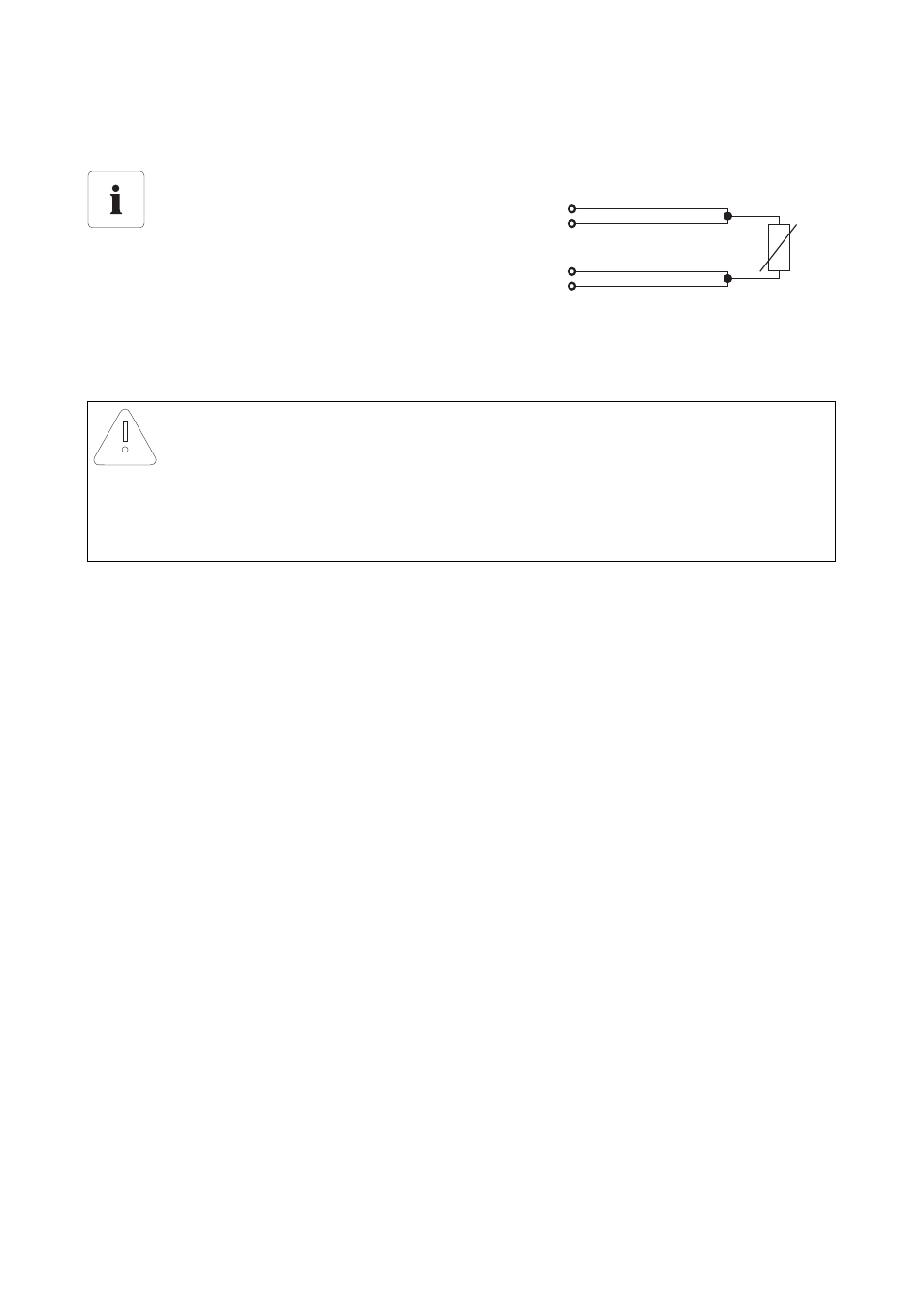

Technique à 4 conducteurs
Afin de compenser les erreurs de mesure dues à
la résistance de ligne, le capteur de température
doit être raccordé selon la technique à
4 conducteurs. Avec ce type de raccordement,
la mesure de l'intensité et de la tension est effectué sur des paires de fils séparées. La
longueur du câble ne doit pas dépasser 30 m.
PRUDENCE
Endommagement du capteur de température ambiante par pénétration de
liquides
Pour le raccordement du capteur de température ambiante, utilisez uniquement un câble
d'un diamètre d'au moins 4,5 mm
2
. Vous empêchez ainsi que le capteur de température
ambiante ne soit endommagé par la pénétration de liquides (par ex. pluie ou neige).
