6 Raccordement électrique SMA Solar Technology AG
34 MC-BOX-6_12-BE-fr-20 Instructions d’emploi
6.4.3 Raccordement des câbles de communication
Procédure :

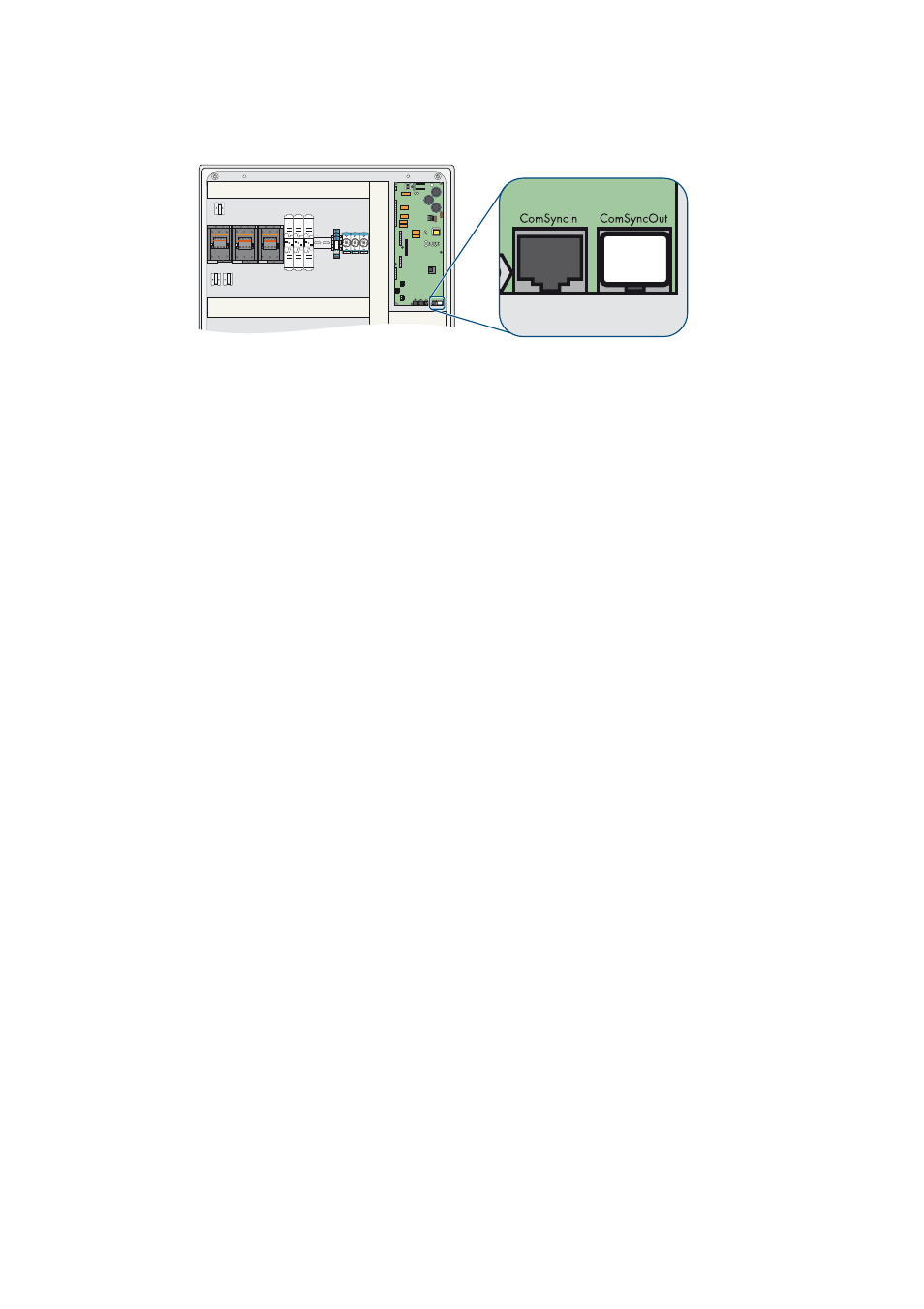

1. Enfichez le câble de communication noir pour la communication entre le Sunny Island et la
Multicluster Box à l’embase ComSyncIn. Laissez la résistance de terminaison enfichée dans
l’embase ComSyncOut.
2. Raccordez l’extrémité du câble de communication à l’embase ComSyncIn d’un Sunny Island
du Main Cluster. Comme tous les Sunny Island (maîtres et esclaves) du Main Cluster sont reliés
entre eux via un bus de communication, la Multicluster Box peut être raccordée à un esclave
ou au maître du Main Cluster.
