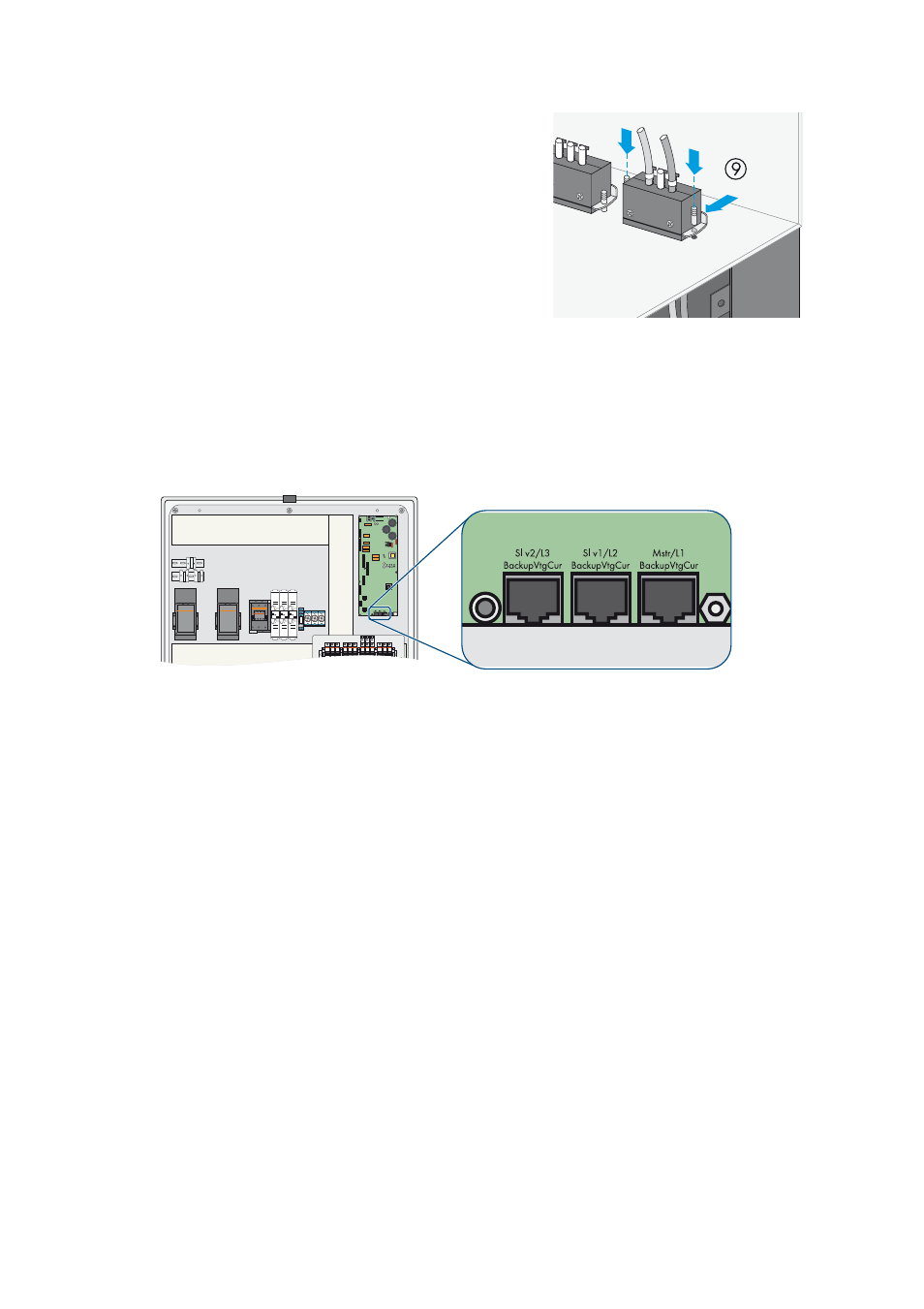

9. Montez la plaque de fixation du passage de
câbles à deux éléments et serrez les vis à la main.
10. Répétez les étapes 1 à 9 pour les câbles de communication restants. Pour ce faire, un deuxième
passage de câbles à deux éléments est mis à disposition.
6.4.2 Raccordement du câble pour la transmission des signaux de
commande et de mesure
Procédure :
1. Raccordez le câble de commande et de mesure (rouge) pour le maître du Main Cluster dans
l’embase Mstr/L1.
2. Raccordez le câble de commande et de mesure rouge pour l’esclave du Main Cluster dans
l’embase Slv1/L2.
3. Raccordez le câble de commande et de mesure rouge pour l’esclave 2 du Main Cluster dans
l’embase Slv2/L3.
