SMA Solar Technology AG 6 Raccordement électrique
Instructions d’emploi MC-BOX-6_12-BE-fr-20 21

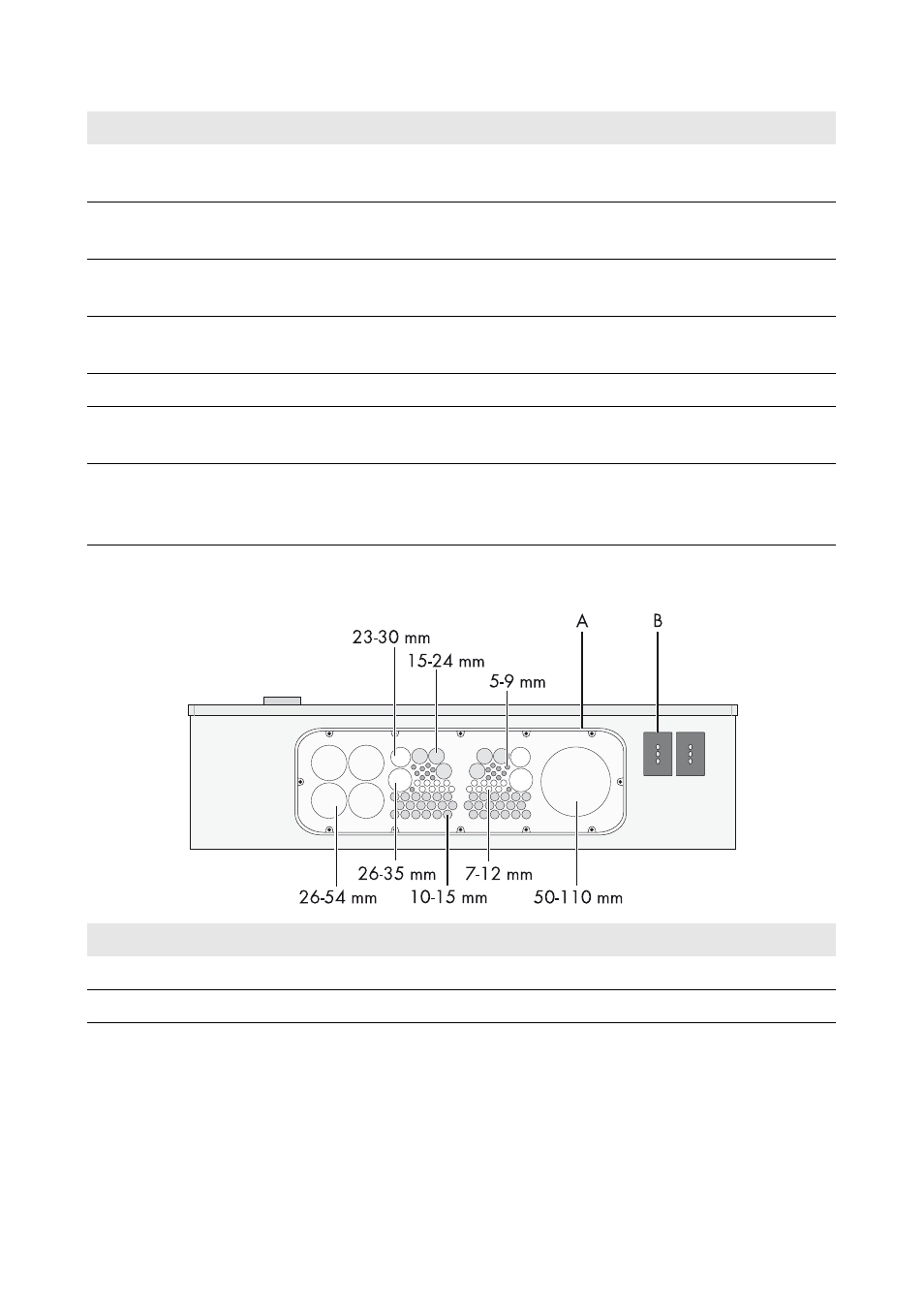

6.1.2 Vue de dessous de la Multicluster Box 6.3
D Bornes de raccordement X1 Generator pour le raccordement du groupe
électrogène (N, PE)
E Fusible interrupteur-sectionneur F2 Loads pour le raccordement des appareils
consommateurs (L1, L2, L3)
F Bornes de raccordement X2 Loads pour le raccordement des appareils
consommateurs (N, PE)
G Bornes de raccordement X3 PV-System pour le raccordement de l’installation
photovoltaïque (L1, L2, L3, N, PE)
H Disjoncteur pour le raccordement du Sunny Island (L)
I Bornes de raccordement X4 All Clusters pour le raccordement du Sunny Island
(N, PE)
J Borne de raccordement X5 Equipotential Busbar pour le raccordement du
conducteur de protection (pour la mise à la terre de l’ensemble du système
multicluster)
Objet Description
A Plaque presse-étoupes avec membranes pour le passage des câbles de raccordement
B Passage de câble en deux parties pour le câble de communication
Objet Description
