SMA Solar Technology AG 6 Raccordement électrique
Instructions d’emploi MC-BOX-6_12-BE-fr-20 27
Exigences en matière de câbles :
☐ Matériau des conducteurs : cuivre
Procédure :
1. Préparez les câbles de raccordement (voir chapitre 6.2 « Préparation des câbles », page 24).
2. Raccordez les conducteurs PE et N à la borne de connexion X2 Loads conformément au
marquage. La deuxième borne de connexion N n’est pas utilisée.
3. Raccordez L1, L2 et L3 au fusible de protection F2 Loads conformément au marquage.
4. En vous basant sur le type de pose du câble et les conditions d’installation, déterminez la
cartouche-fusible nécessaire pour le fusible-interrupteur et insérez-la dans le porte-fusible.

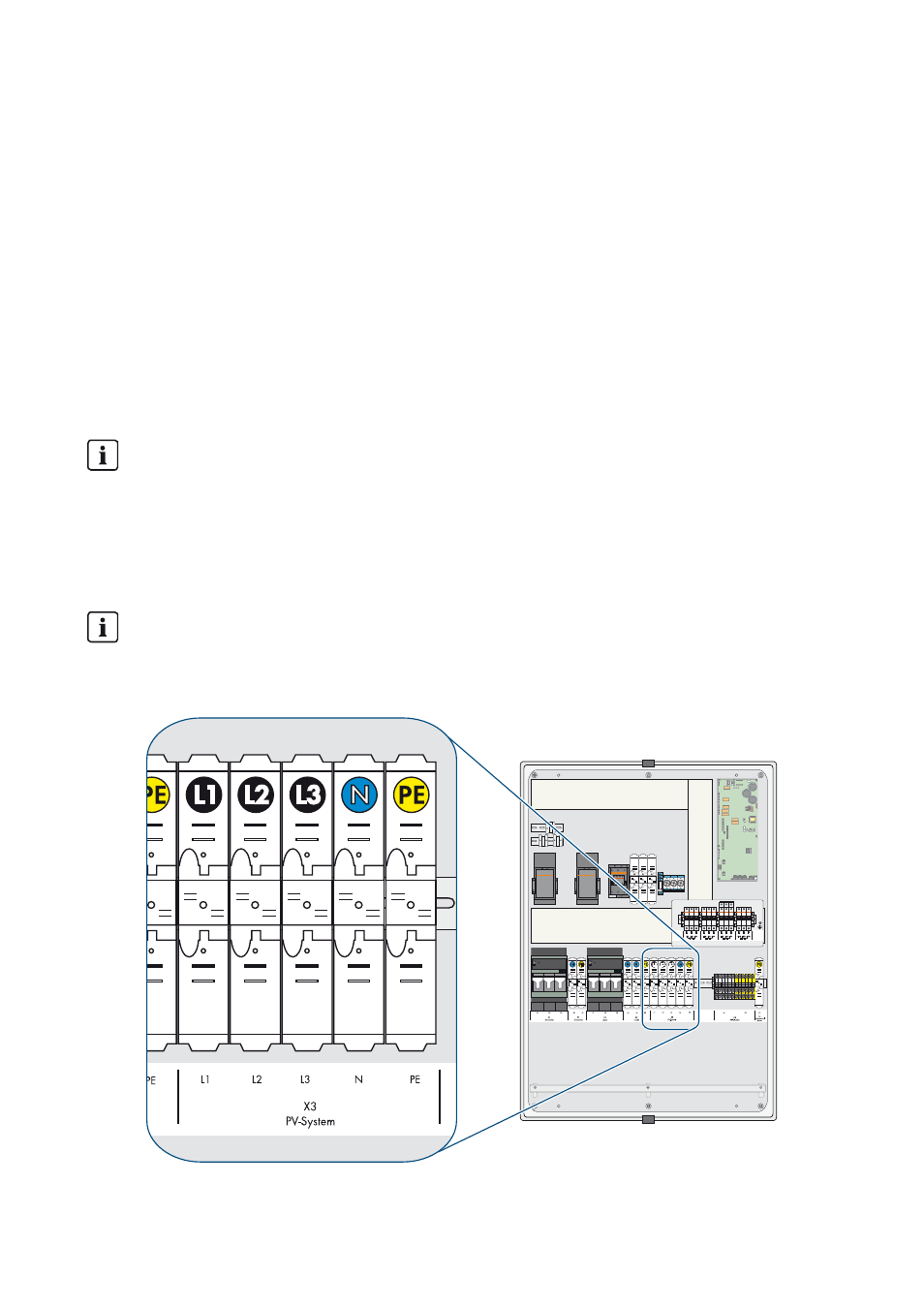

6.3.3 Raccordement de l’installation photovoltaïque
Protection de câble
La Multicluster Box ne remplace pas la boîte de distribution et de fusible de l’installation
photovoltaïque (répartiteur principal PV). Installez les disjoncteurs miniatures pour la protection
et la séparation des onduleurs photovoltaïques et le cas échéant un dispositif à courant
différentiel résiduel entre la Multicluster Box et l’installation photovoltaïque. Respectez ce
faisant toutes les normes et directives applicables sur le lieu d’installation.
Raccordement d’autres sources d’énergie
Vous pouvez également raccorder au lieu d’une installation photovoltaïque d’autres sources
d’énergie (comme une petite éolienne) à la Multicluster Box.
