7 Montage SMA Solar Technology AG
18 BTPB-Ant-IFR111510 Instructions d’installation

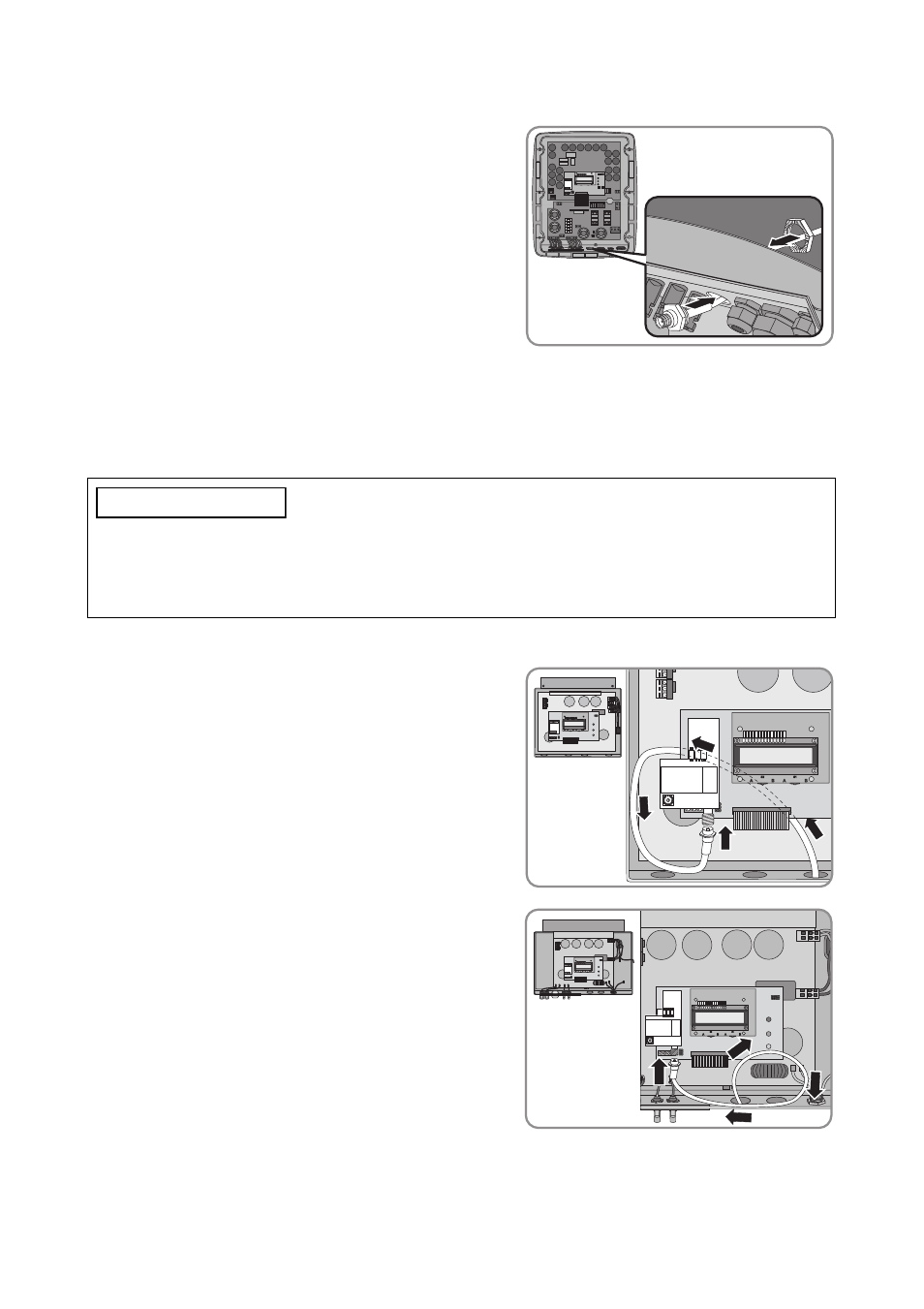

4. Enfichez sur le câble d'antenne le contre-écrou
avec les bords dentés en direction du boîtier
d'onduleur.
5. Vissez le contre-écrou d'abord à la main puis avec un couple de 9 Nm sur le filetage du câble
d'antenne. Largeur de la clé dynamométrique : 26 mm.
6. Mettre en place le câble d'antenne dans l'onduleur :
• Sur les onduleurs correspondant au type de
boîtier C : faire passer le câble d'antenne sous
le groupe d'affichage. Pour ce faire, passez le
câble d'antenne sur le bord gauche du boîtier
de l'onduleur et guidez-le en direction de la
prise antenne du Bluetooth Piggy‑Back.
• Sur les onduleurs correspondant au type de
boîtier A : faire passer le câble d'antenne vers la
droite, au-dessus du groupe d'affichage. Ce
faisant, faites passer le câble d'antenne dans
une boucle en direction de la prise antenne du
Bluetooth Piggy‑Back.
136%&/$&
Risque d'endommagement du câble d'antenne.
• Ne pliez pas le câble d'antenne.
• Eloignez le câble d'antenne des composants conducteurs de chaleur.
