7.3 Raccordement de l’antenne au Bluetooth Piggy-Back
Conditions préalables :
☐ Vous avez monté le Bluetooth Piggy‑Back dans l'onduleur (voir chapitre 7.2).

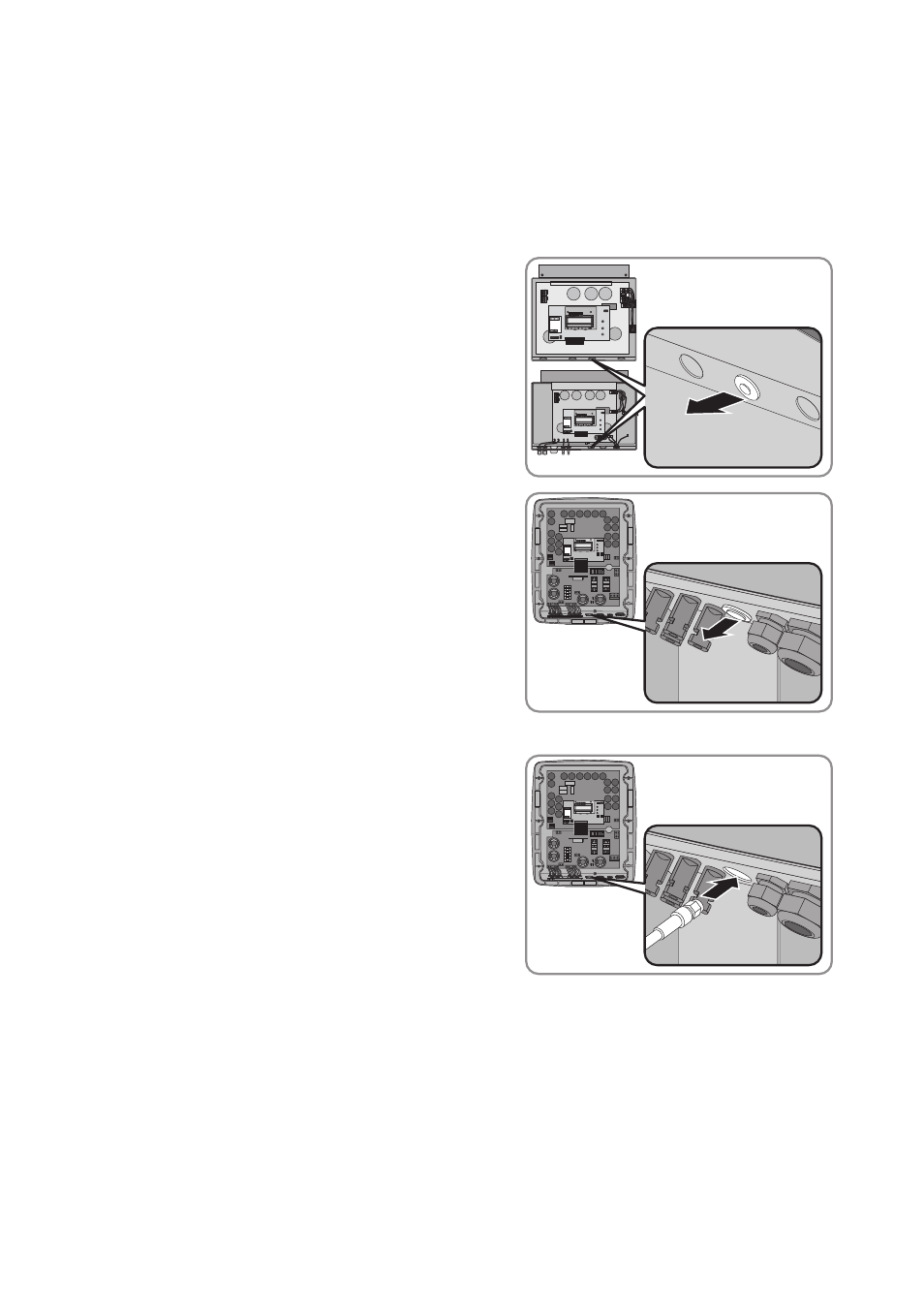

1. Sur les onduleurs ayant des boîtiers de type A et C :
chassez le bouchon central par l'ouverture du
boîtier.
2. Pour les onduleurs correspondant au type de
boîtier B et type de boîtier D : chassez le bouchon
gauche par l'ouverture du boîtier de l'onduleur.
3. Passez le câble d'antenne dans l'onduleur en
introduisant l'extrémité du câble dotée de la fiche
par l'ouverture du boîtier.
