SMA Solar Technology AG 7 Montage
Instructions d’installation BTPB-Ant-IFR111510 15
1. Déconnectez l'onduleur et ouvrez-le (voir instructions d'installation de l'onduleur).
2. Si une autre interface de communication est montée sur le port interface, démontez l'interface
de communication installée (voir le guide de l'interface de communication).

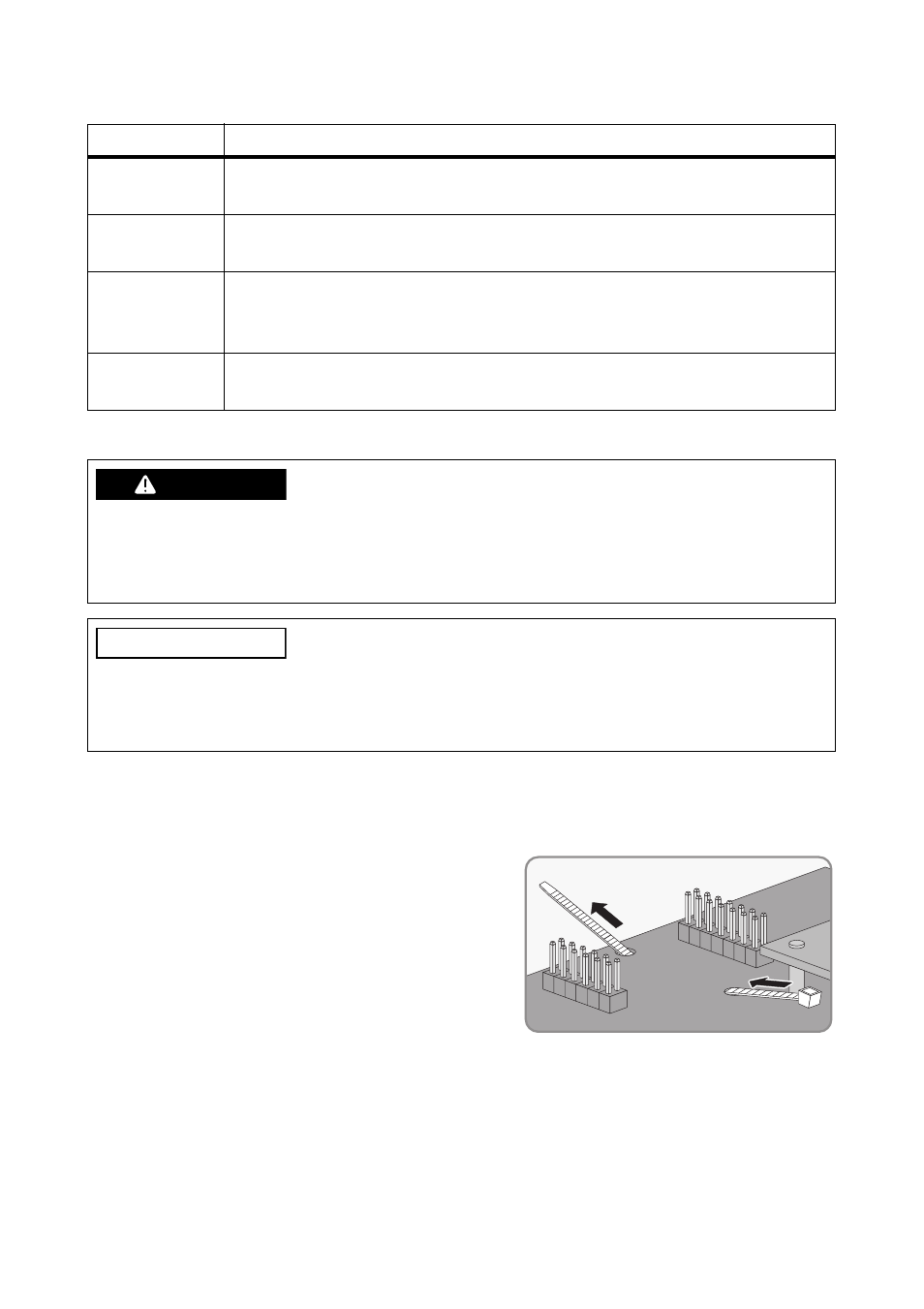

3. Faites passer le collier de serrage à travers les
orifices de fixation du groupe d'affichage. Ce
faisant, passez le collier de serrage sous le groupe
d'affichage.
Emplacement Onduleurs
*
* « Du [...] au [...] » correspond à la liste des onduleurs pris en charge, voir chapitre 2.1.
A Du SB 1100 au SB 3000‑KR ainsi que du WB 1100 au WB 3000‑IT,
correspondant au « Type de boîtier A » ci-après.
B Du SB 3300 au SB 5000TL HC‑IT ainsi que du WB 3300 au WB 3800‑IT,
correspondant au « Type de boîtier B » ci-après.
C SB 700 ainsi que SB 1100, SB 1100E, SB1100LV, SB1100‑IT, WB 1100,
WB 1100E, WB 1100LV avec un boîtier de type SB 700, correspondant au
« Type de boîtier C » ci-après.
D Du SMC 4600A au SMC 11000TLRP-10, ainsi que WB 5000A et WB 6000A,
correspondant au « Type de boîtier D » ci-après.
%"/(&3
Ouvrir l'onduleur peut entraîner la mort par choc électrique.
Mort ou blessures graves.
• Déconnectez l'onduleur côtés AC et DC (voir instructions d'installation de l'onduleur).
136%&/$&
L'onduleur peut être endommagé par des décharges électrostatiques.
• Avant de toucher des composants, reliez-vous à la terre en touchant un conducteur de
protection ou une partie non laquée du boîtier de l'onduleur.
