4 montage du power modul dans l'onduleur, Montage du power modul dans l'onduleur – SMA POWER MODUL Manuel d'utilisation
Page 9
SMA Solar Technology AG
Raccordement électrique
Instructions d’installation
PModul-IFR094510
9

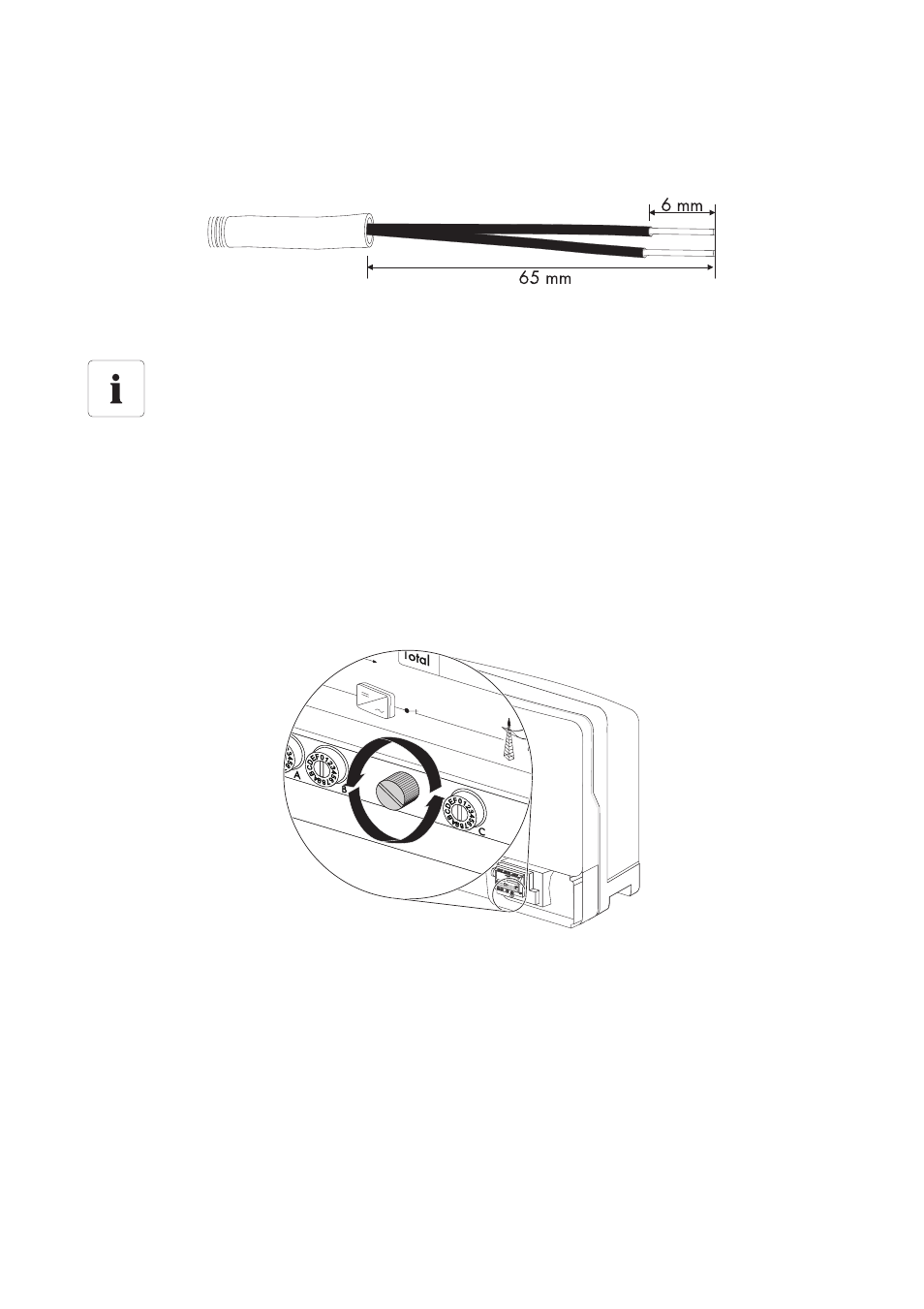

Préparation du nouveau câble
Préparez le câble de la manière indiquée sur la figure.
4.4 Montage du Power Modul dans l'onduleur
1. Ouvrez l'onduleur en suivant les indications données dans les instructions d'installation de celui-
ci.
2. Desserrez la vis de l'écran jusqu'à ce que vous puissiez le relever. Relevez l'écran vers le haut
jusqu'à ce qu'il s'enclenche.
Le montage du Power Modul n'est pas possible en cas d'utilisation de la
communication RS485.
Le Power Modul est installé sur le port destiné aux modules. Le port ne peut être occupé
que par un seul module. Si le module de communication RS485 (DM-485CB-10) est déjà
installé, vous devez vous décider pour un module. Si vous souhaitez installer le Power
Modul, vous devez auparavant démonter le module de communication RS485.
