Raccordement électrique

SMA Solar Technology AG

12

PModul-IFR094510

Instructions d’installation

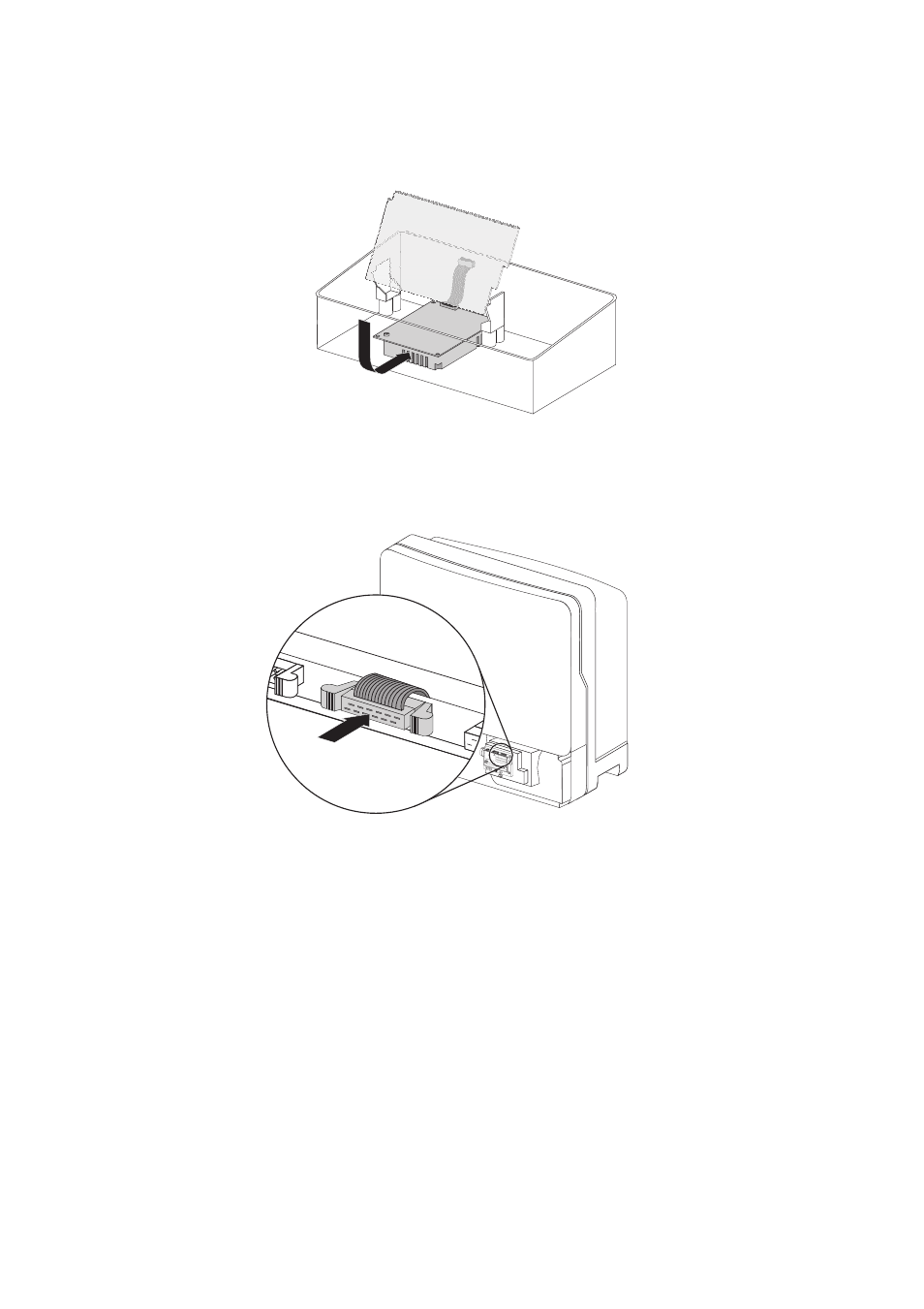

9. Insérez le Power Modul comme décrit dans la figure et faites glisser le câble plat vers le haut

derrière l'écran.

10. Relevez l'écran vers le bas.
11. Retenez l'écran et pressez le câble plat sur la barrette de raccordement jusqu'à ce que les

bornes latérales entourent le connecteur de manière tangible.

12. Relevez l'écran vers le haut jusqu'à ce qu'il s'enclenche.
