Raccordement électrique
SMA Solar Technology AG
8
PModul-IFR094510
Instructions d’installation
4 Raccordement électrique
4.1 Remarques
Les figures dans ces instructions peuvent légèrement diverger pour les onduleurs de type
STP 1x000TL-10.

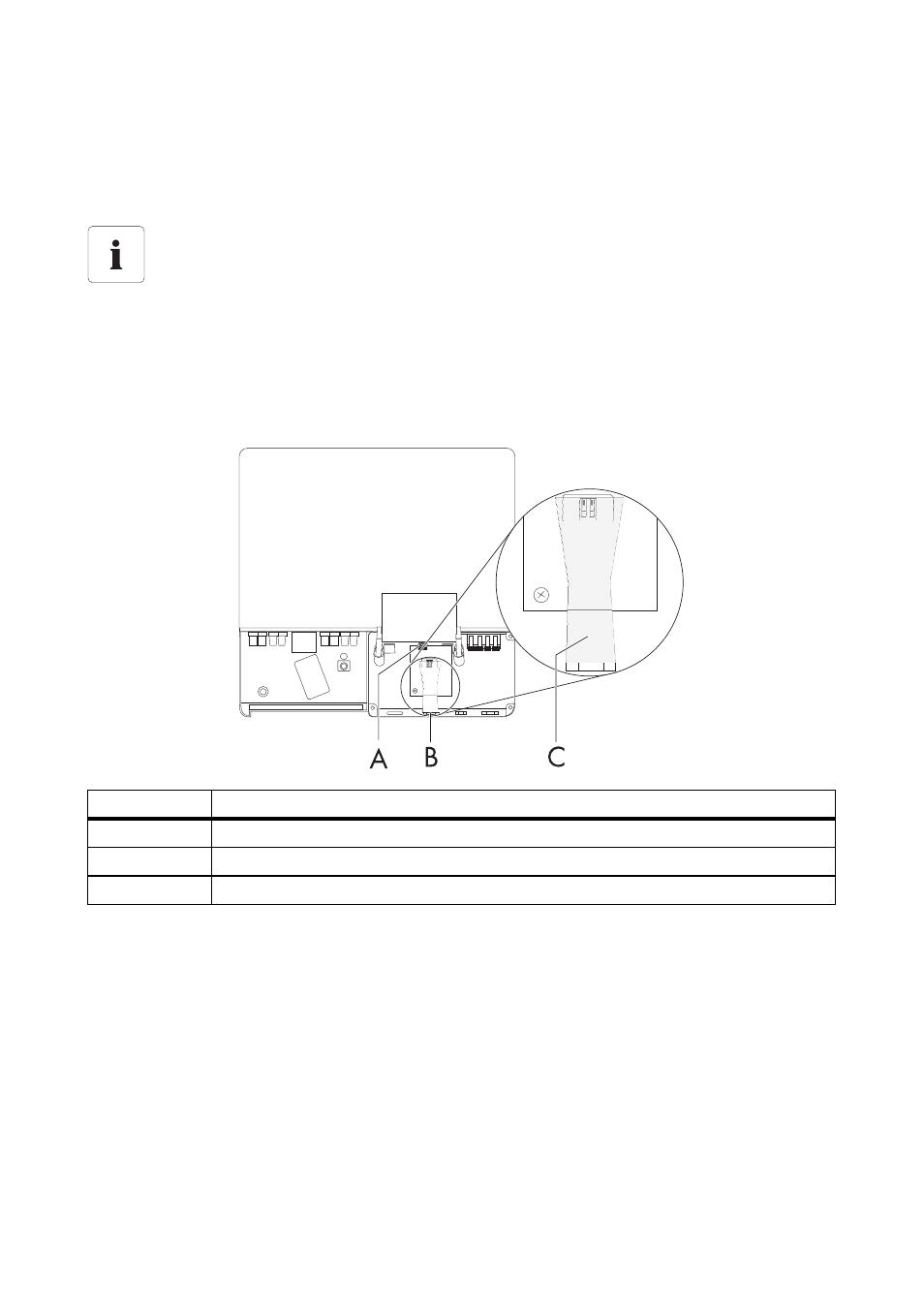

4.2 Aperçu de la zone de raccordement
4.3 Recommandations pour le câble
Si vous devez remplacer le câble livré, tenez compte des exigences suivantes relatives au nouveau
câble :
• Diamètre extérieur : 6,5 mm minimum, 8 mm maximum
• Nombre de fils et section : 2 x 0,5 mm
2
minimum, 2 x 2,5 mm
2
maximum
• Résistant aux rayons UV (uniquement en cas de pose à l'extérieur)
• Le câble reliant le Power Modul au consommateur ne doit pas excéder une longueur de 10 m.
Longueur de câble max. 10 m
Le câble reliant le Power Modul au consommateur ne doit pas excéder une longueur de
10 m.
Position
Désignation
A
Lieu de montage du Power Modul
B
Passage de câbles sur la partie inférieure de l'onduleur
C
Disposition du câble
