SMA POWER MODUL - Manuel (Page 15)

SMA Solar Technology AG Mise hors service
Instructions d’installation PModul-IFR094510 15
5 Mise hors service
5.1 Démontage du Power Modul de l'onduleur
1. Ouvrez l'onduleur en suivant les indications données dans les instructions d'installation de celui-
ci.

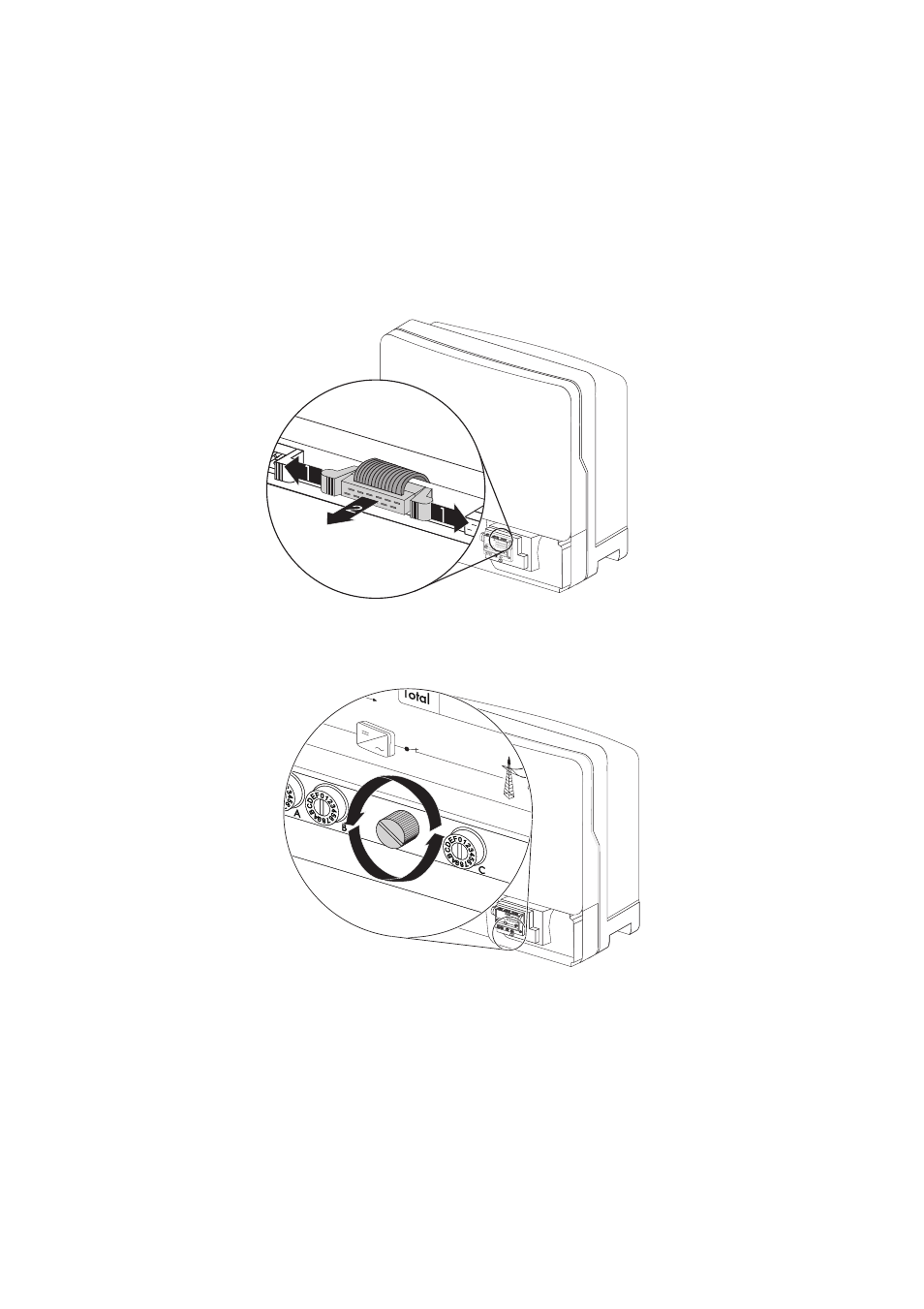

2. Enlevez le connecteur du câble plat du Power Modul comme décrit dans la figure.
3. Desserrez la vis de l'écran jusqu'à ce que vous puissiez le relever. Relevez l'écran vers le haut
jusqu'à ce qu'il s'enclenche.
4. Dévissez l'écrou du presse-étoupe.
5. Desserrez la vis du Power Modul jusqu'à ce que vous puissiez enlever celui-ci. Enlevez le Power
Modul.
6. Ouvrez les bornes à ressort du connecteur sur le Power Modul et enlevez tous les fils.
7. Retirez le câble de l'onduleur.
8. Enlevez l'écrou et le joint du presse-étoupe du câble.
9. Desserrez le contre-écrou du presse-étoupe et enlevez le presse-étoupe.
