SMA Solar Technology AG 6 Raccordement électrique
Instructions d’emploi BatFuse-BE-fr-30 17
6.5 Raccordement de la batterie

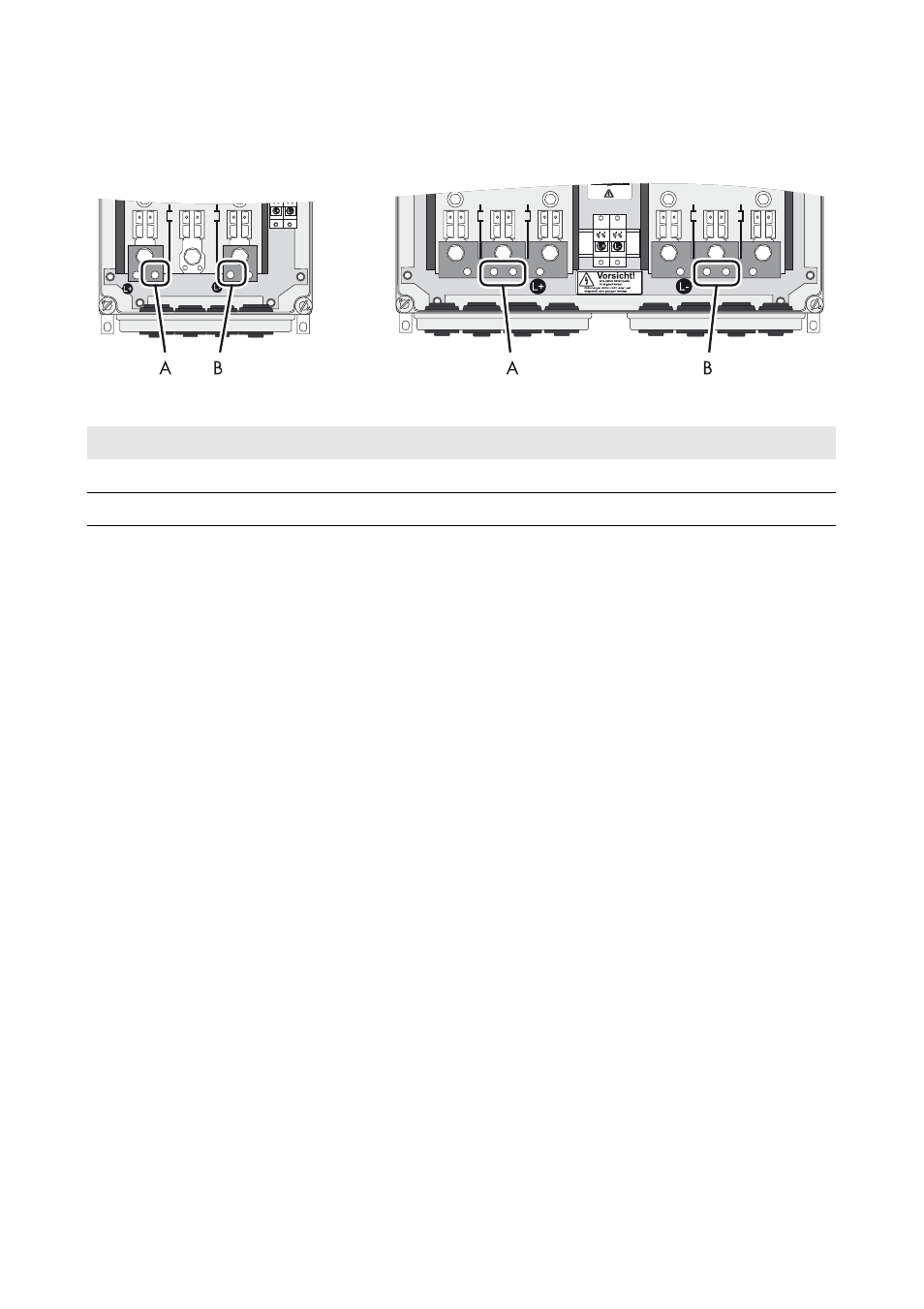

Figure 8 : Aperçu des raccordements
Exigences en matière de câbles :
☐ Section de conducteur : 95 mm² maximum
☐ Diamètre extérieur : 14 mm à 21 mm
☐ Matériau du conducteur : cuivre
☐ Cosses d’extrémité de taille M8, 25 mm de large au maximum
Procédure :
1. Assurez-vous que les conducteurs DC sont mis hors tension et ne sont raccordés à aucune borne
de la batterie.
2. Montez les cosses d’extrémité aux câbles DC+ et DC − .
3. Côté batterie, percez de l’extérieur les bouchons à double membrane présentant un plus grand
diamètre à l’aide d’un objet pointu.
4. Faites passer le câble DC+ de la batterie à travers les bouchons à double membrane vers
l’intérieur du BatFuse et raccordez-le à la borne L+ coté batterie (couple de serrage :
4,0 Nm à 5,7).
5. Faites passer le câble DC − de la batterie à travers les bouchons à double membrane vers
l’intérieur du BatFuse et raccordez-le à la borne L − coté batterie (couple de serrage :
4,0 Nm à 5,7).
6. Mettez en place le cache.
Position Désignation
A Borne L+
B Borne L −
