6 Raccordement électrique SMA Solar Technology AG
14 BatFuse-BE-fr-30 Instructions d’emploi
Raccordements côté batterie (C)
6.2 Raccordement du Sunny Island

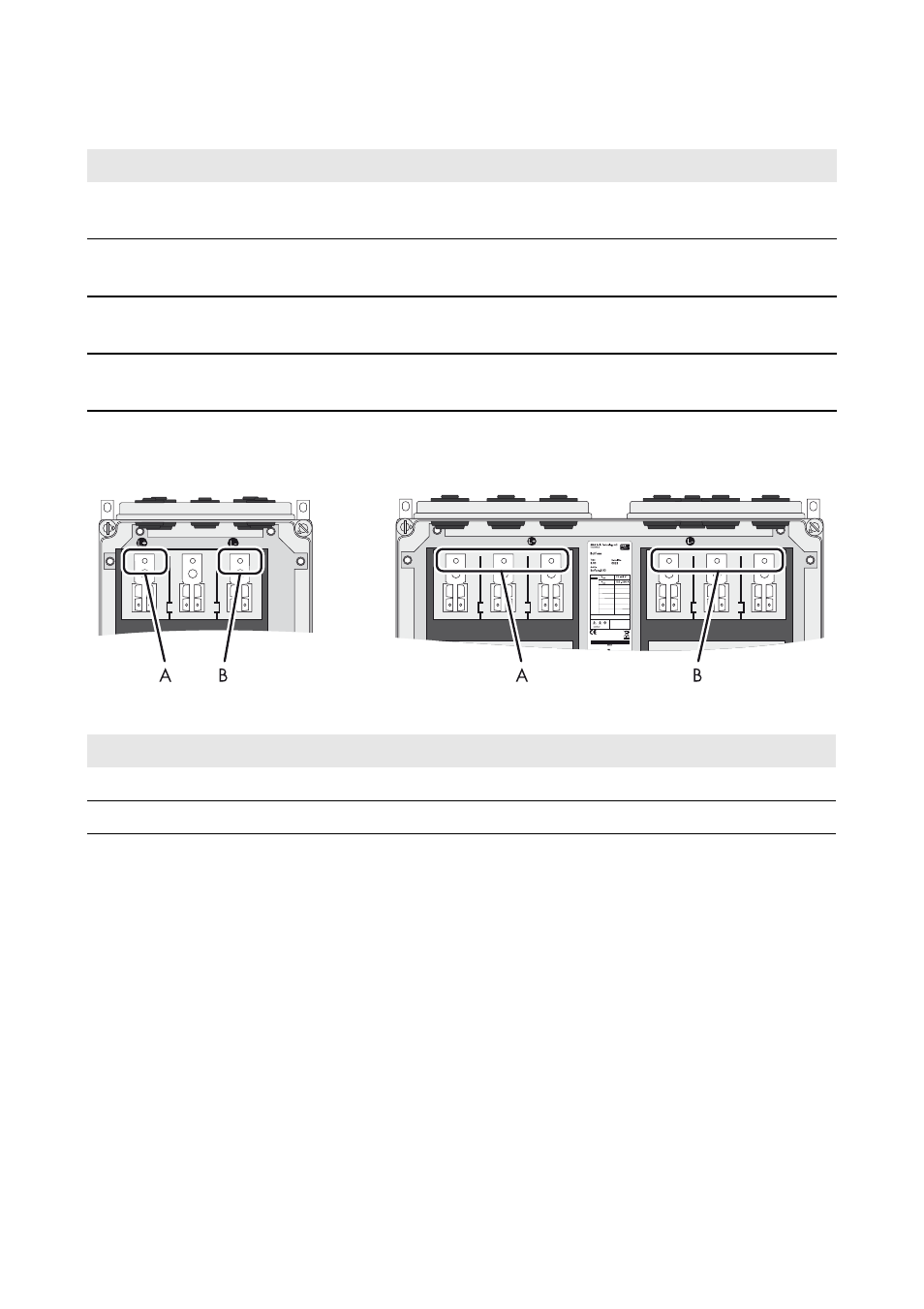

Figure 5 : Aperçu des raccordements
Exigences en matière de câbles :
☐ Section de conducteur : prédéfinie par le Sunny Island
☐ Diamètre extérieur : 14 mm à 21 mm
☐ Matériau du conducteur : cuivre
☐ Cosses d’extrémité de taille M8, 25 mm de large au maximum
Procédure :
1. Dévissez quatre vis du couvercle de boîtier.
2. Retirez le couvercle de boîtier du BatFuse.
3. Ouvrez l’interrupteur-sectionneur et sortez-le du support.
4. Enlevez le cache.
5. Montez les cosses d’extrémité aux câbles DC+ et DC − du Sunny Island.
BatFuse-B.01 BatFuse-B.03
Nombre de composants
raccordables 1 batterie et 2
Sunny Island Charger maximum 1 batterie et 4
Sunny Island Charger maximum
Diamètre extérieur des câbles
de la batterie 1 x 14 mm à 21 mm 2 x 14 mm à 21 mm
Diamètre extérieur des câbles
du Sunny Island Charger 9 mm à 16 mm 9 mm à 16 mm
Cosse d’extrémité M8, 25 mm de large au
maximum M8, 25 mm de large au
maximum
Position Désignation
A Borne L+
B Borne L −
