6 Raccordement électrique SMA Solar Technology AG
16 BatFuse-BE-fr-30 Instructions d’emploi
6.4 Raccordement des appareils consommateurs à la prise de
tension au niveau de la batterie

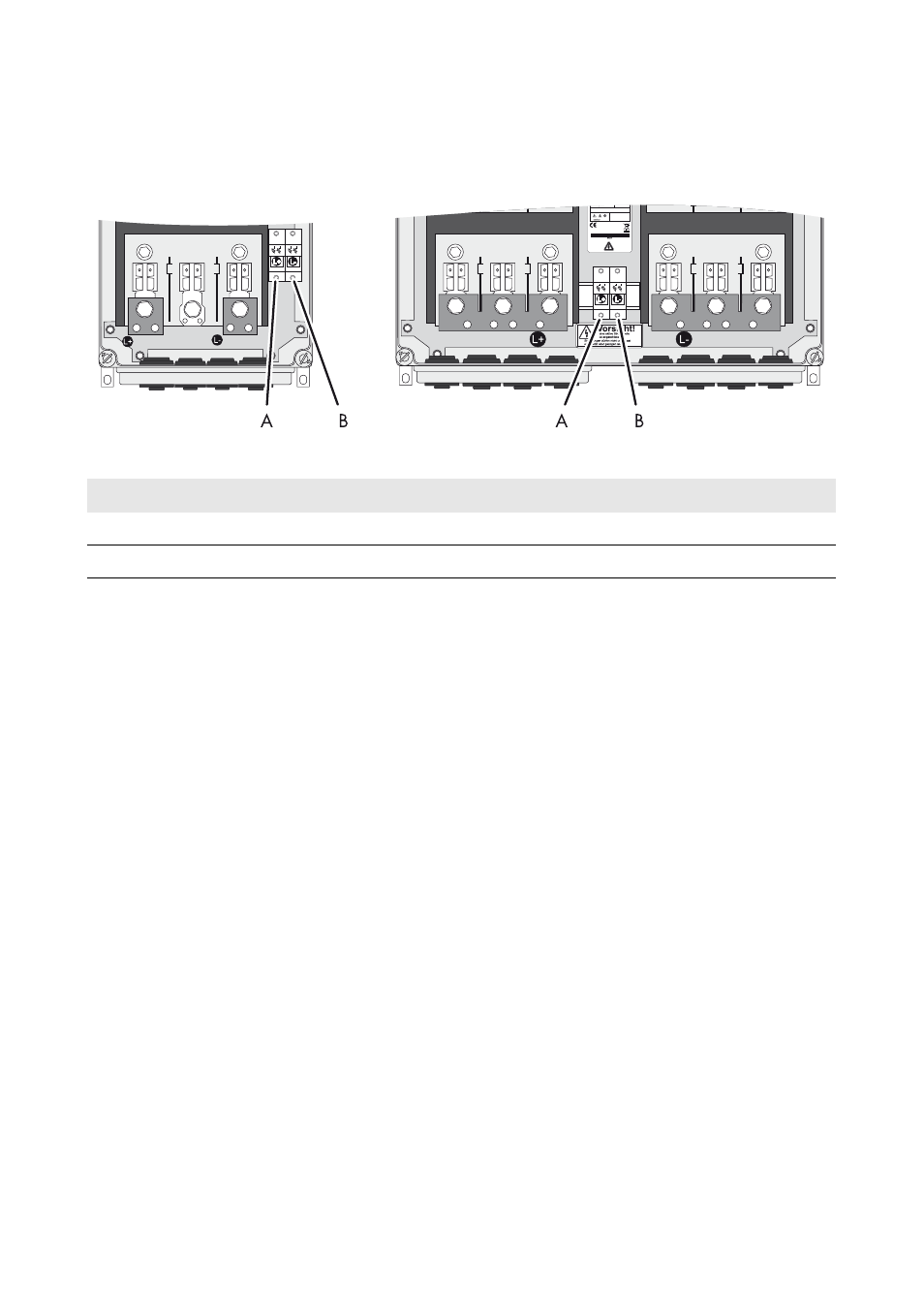

Figure 7 : Aperçu des raccordements
Conditions requises :
☐ Intensité du courant : 8 A maximum
☐ Section de conducteur : 6 mm² maximum
☐ Diamètre extérieur du câble : 9 mm à 16 mm
☐ Matériau du conducteur : cuivre
Procédure :
1. Montez les cosses d’extrémité aux câbles DC+ et DC − de l’appareil consommateur.
2. Côté onduleur, percez de l’extérieur le bouchon à double membrane présentant un plus petit
diamètre à l’aide d’un objet pointu.
3. Faites passer le câble de l’appareil consommateur à travers les bouchons à double membrane
vers l’intérieur du BatFuse et raccordez-le aux bornes L+ et L − de la prise de tension au niveau
de la batterie (couple de serrage : 4,0 Nm à 5,7).
Position Désignation
A Borne L+
B Borne L −
