SMA Solar Technology AG 6 Raccordement électrique
Instructions d’emploi BatFuse-BE-fr-30 15
6. Côté onduleur, percez de l’extérieur les bouchons à double membrane présentant un plus
grand diamètre à l’aide d’un objet pointu.
7. Faites passer le câble DC+ du Sunny Island à travers les bouchons à double membrane vers
l’intérieur du BatFuse et raccordez-le à la borne L+ (couple de serrage : 4,0 Nm à 5,7).
8. Faites passer le câble DC − du Sunny Island à travers les bouchons à double membrane vers
l’intérieur du BatFuse et raccordez-le à la borne L − (couple de serrage : 4,0 Nm à 5,7).
6.3 Raccordement du Sunny Island Charger

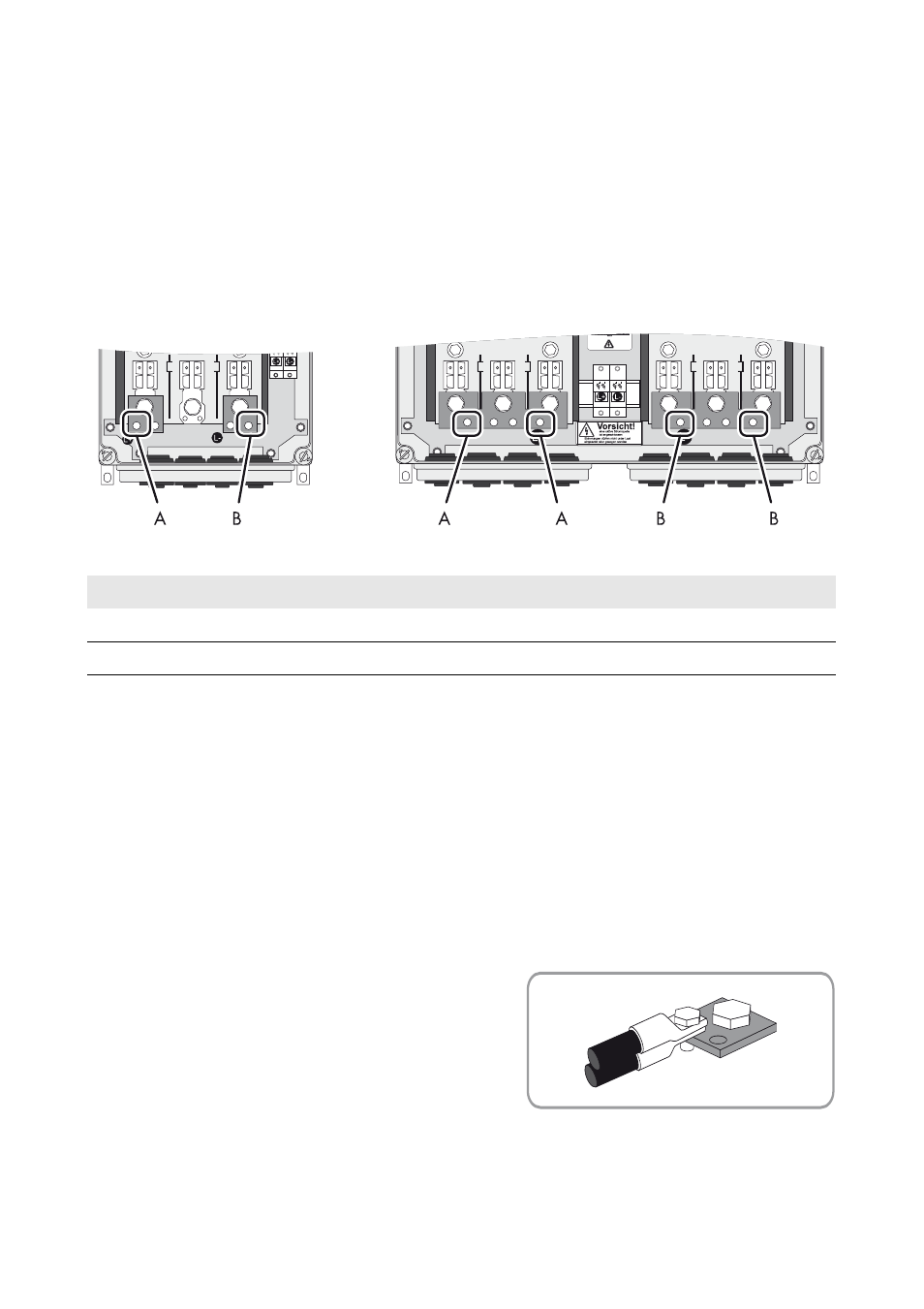

Figure 6 : Aperçu des raccordements
Exigences en matière de câbles :
☐ Section de conducteur : 16 mm² maximum
☐ Diamètre extérieur : 9 mm à 16 mm
☐ Cosses d’extrémité de taille M8, 16 mm de large au maximum
☐ Matériau du conducteur : cuivre
Procédure :
1. Montez les cosses d’extrémité aux câbles DC+ et DC − du Sunny Island.
2. Côté batterie, percez de l’extérieur les bouchons à double membrane présentant un plus petit
diamètre à l’aide d’un objet pointu.
3. Faites passer le câble DC+ du Sunny Island
Charger à travers les bouchons à double
membrane vers l’intérieur du BatFuse et
raccordez-le à la borne L+ (couple de serrage :
4,0 Nm à 5,7). Pour cela, raccordez toujours deux
Sunny Island Charger à une borne.
4. Faites passer le câble DC − du Sunny Island
Charger à travers les bouchons à double membrane vers l’intérieur du BatFuse et raccordez-le
à la borne L − (couple de serrage : 4,0 Nm à 5,7). Pour cela, raccordez toujours deux
Sunny Island Charger à une borne.
Position Désignation
A Borne L+
B Borne L −
