9.1.4 Exigences relatives à la pose des câbles entre le transformateur moyenne
tension et l’onduleur
Risque d’incendie dû à la surchauffe des câbles en cas de longueurs différentes
Des longueurs de câbles différentes peuvent provoquer une surchauffe des câbles et un incendie. Il peut en résulter
des blessures graves, voire la mort.
• Tous les conducteurs de ligne allant de l’onduleur vers le transformateur moyenne tension doivent être de même
longueur.
• Les câbles entre les points de raccordement ne doivent pas dépasser une longueur maximale. La longueur de
câble maximale s’élève à : 15 m
Exigences en matière de câbles et de pose des câbles :
☐ Les câbles doivent être dimensionnés pour les tensions maximales à la terre.
Pour le Sunny Central 500CP XT / 630CP XT / 720CP XT / 760CP XT / 800CP XT, les tensions à la terre
s’élèvent au maximum à : ±1 450 V.
Pour le Sunny Central 850CP XT / 900CP XT, les tensions à la terre s’élèvent au maximum à : ±1 600 V.
☐ Les câbles doivent être dimensionnés pour la valeur efficace maximale. La valeur efficace maximale s’élève à :
800 V.
☐ Il est interdit de raccorder plus de quatre câbles à chaque plaque de raccordement AC.
☐ Utilisez exclusivement des câbles en cuivre ou en aluminium.
☐ Section de câble maximale : 300 mm²
☐ Tous les câbles des conducteurs de ligne doivent être de même longueur et ne pas dépasser la longueur de câble
maximale autorisée. La longueur de câble maximale s’élève à : 15 m
☐ Les câbles AC doivent être posés dans un système à trois phases.
☐ Entre le transformateur moyenne tension et l’onduleur, trois chemins de câble différents tels que des caniveaux,
doivent être disponibles pour les câbles AC.
☐ Chaque caniveau doit comprendre un conducteur de ligne (L1, L2 et L3). La distance entre les faisceaux de
câbles doit correspondre au moins au double du diamètre d’un câble. Cela vous permet d’éviter les déséquilibres
de courant. Il est en outre recommandé de faire passer les câbles entre l’onduleur et le transformateur moyenne
tension directement sur une bande de mise à la terre. Cette mesure réduit davantage les interférences
électromagnétiques.

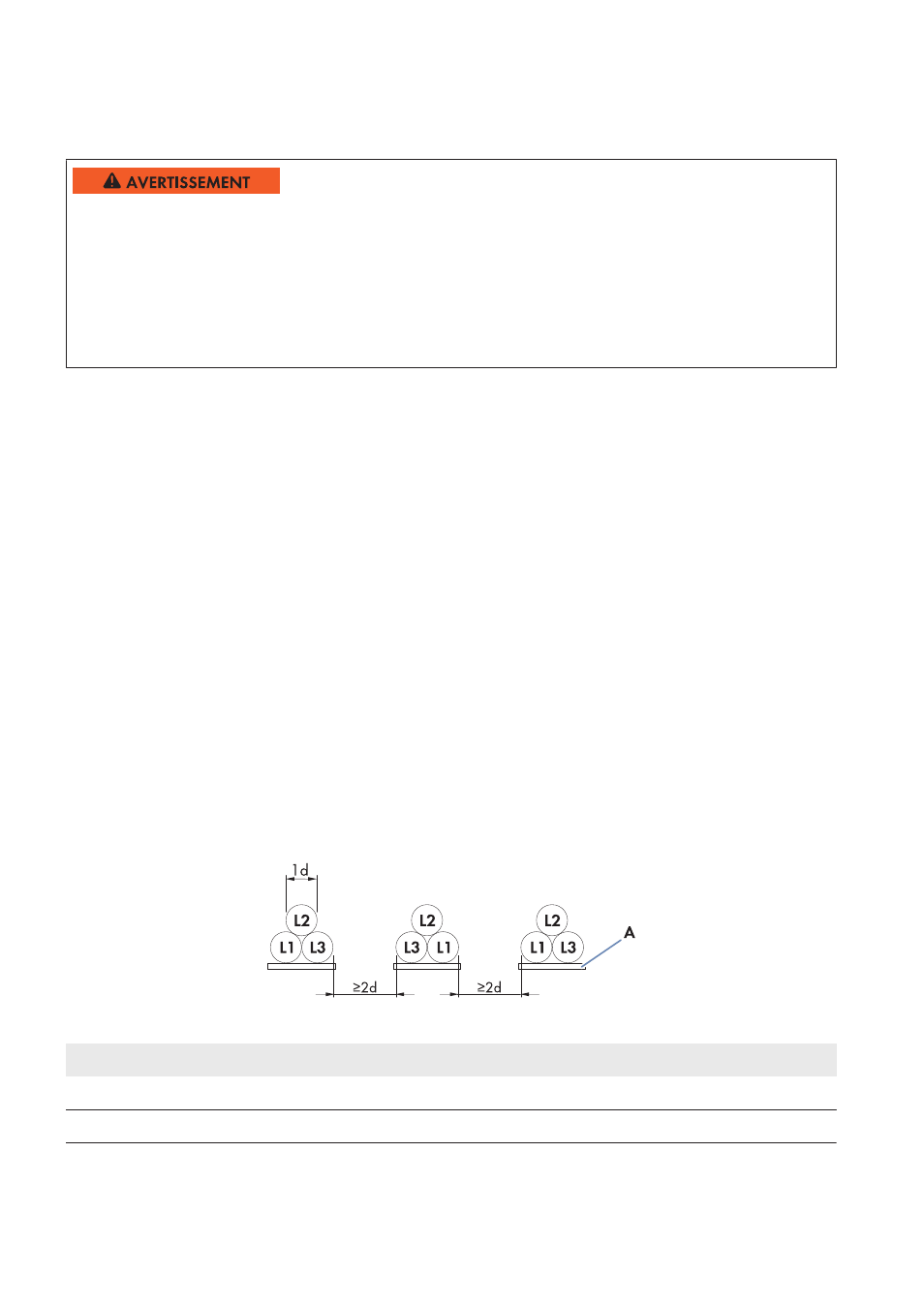

Figure 19 : Disposition des câbles AC avec trois câbles par conducteur de ligne (exemple)
Position Désignation
L1 Conducteur de ligne L1
L2 Conducteur de ligne L2
