7.3.2 Préparation du raccordement AC
Vue d’ensemble du raccordement avec une cosse d’extrémité à un trou

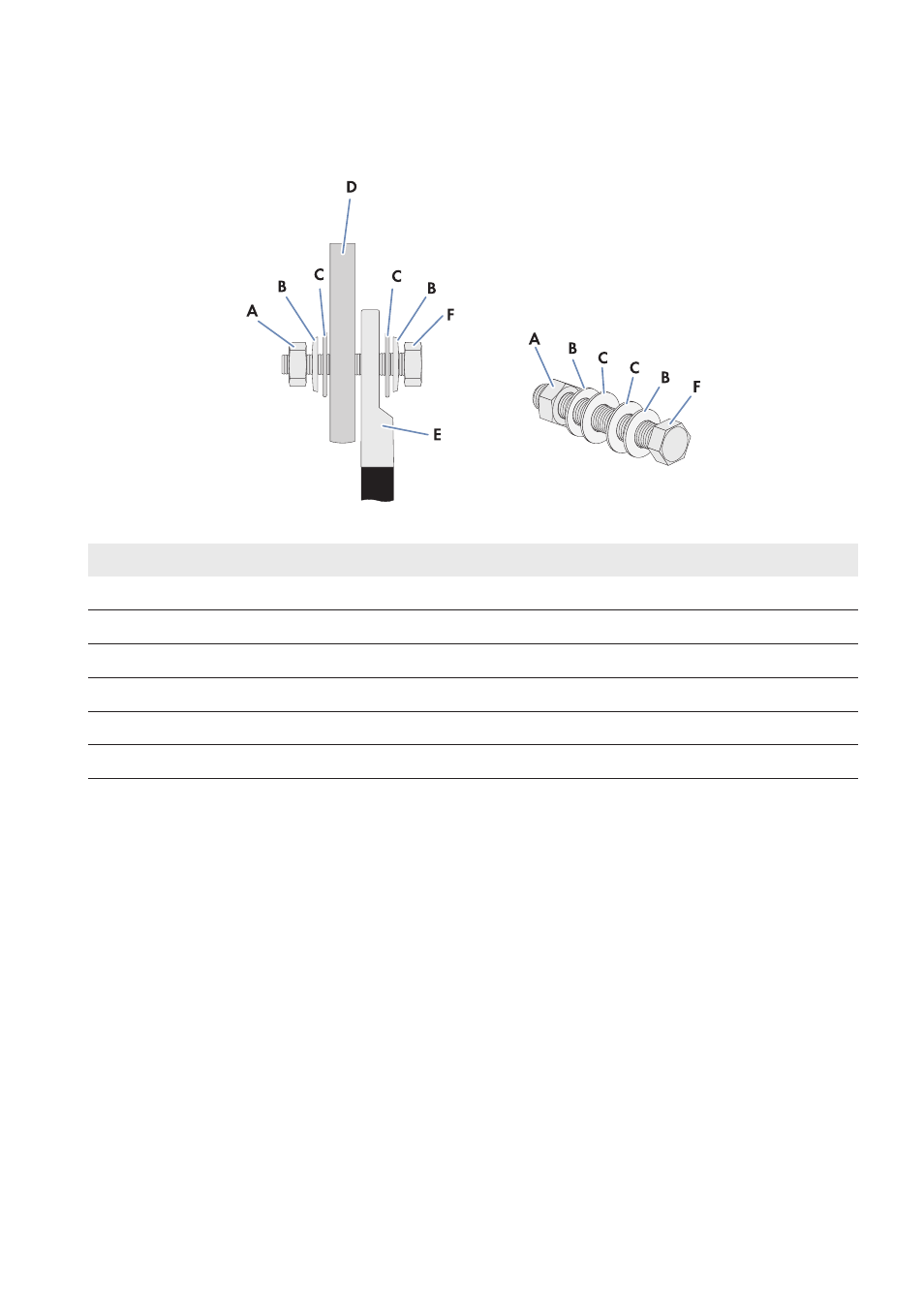

Figure 17 : Structure du raccordement avec une cosse d’extrémité à un trou
Position Désignation
A Écrou M12
B Rondelle de serrage
C Rondelle extralarge
D Barre de raccordement
E Cosse d’extrémité étamée à un trou
F Vis M12
