7 Actions récurrentes

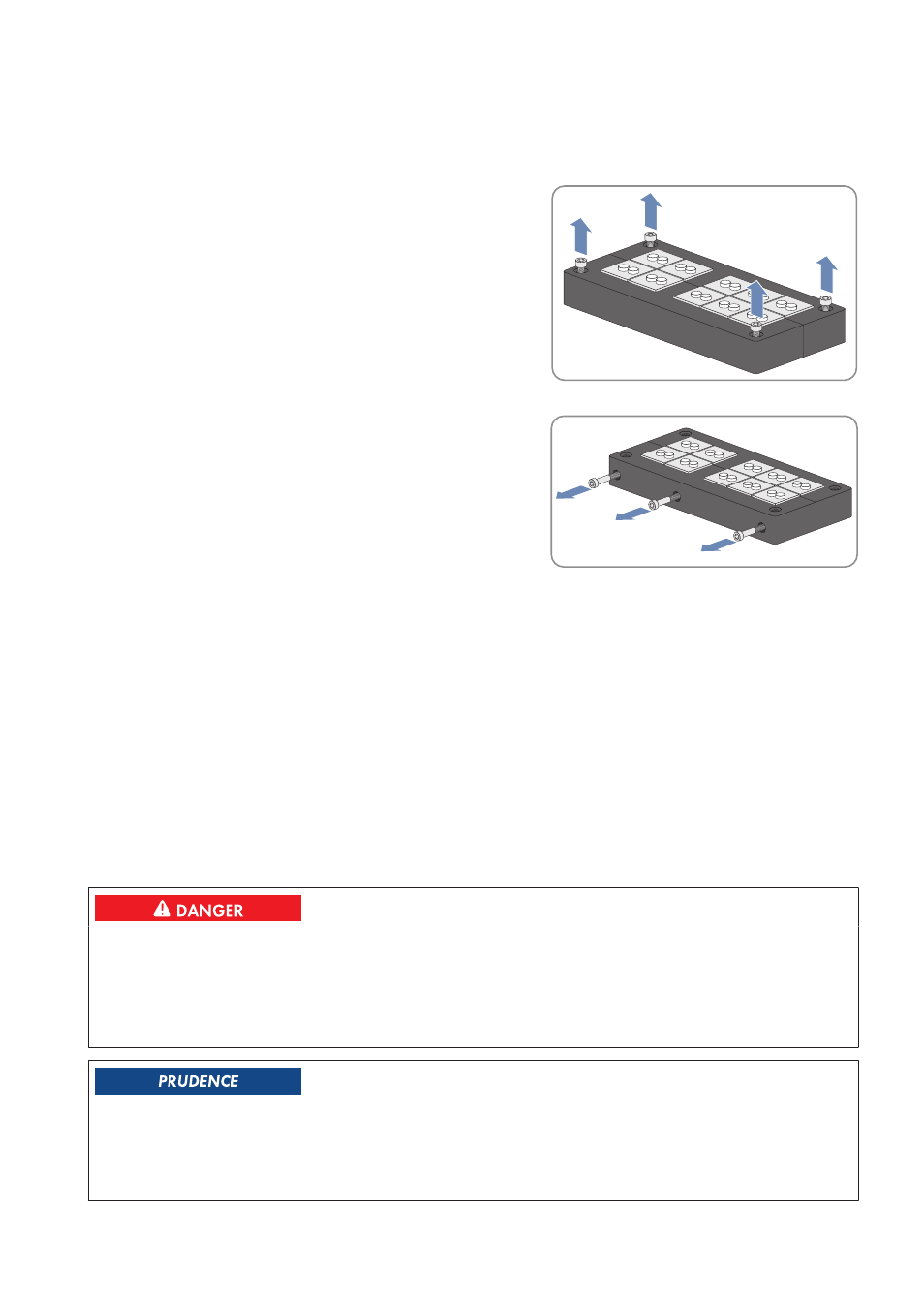

7.1 Introduction des câbles
1. Retirez les vis de la partie supérieure de la plaque
d’étanchéité.
2. Retirez la plaque d’étanchéité.
3. Desserrez les vis sur le côté de la plaque d’étanchéité.
4. Retirez les joints en caoutchouc requis de la plaque d’étanchéité. Veillez pour cela à ce que les joints en
caoutchouc correspondent au diamètre des câbles à introduire. En cas de besoin, utilisez les joints
supplémentaires fournis.
5. Retirez les bouchons d’étanchéité des joints en caoutchouc à travers lesquels les câbles doivent être insérés.
6. Passez les câbles dans les joints en caoutchouc.
7. Insérez les joints en caoutchouc sans les déformer dans la plaque d’étanchéité. Cela vous permet de garantir
l’étanchéité.
8. Serrez les vis sur le côté de la plaque d’étanchéité.
9. Vissez la plaque d’étanchéité au plancher de l’armoire électrique.
7.2 Opérations de montage et démontage
7.2.1 Démontage et montage des caches
Danger de mort par choc électrique ou arc électrique en cas de contact avec les composants
conducteurs
• Mettez l’onduleur hors tension et attendez au moins 15 minutes que les condensateurs soient complètement
déchargés avant d’ouvrir l’onduleur.
• Déconnectez l’onduleur (voir chapitre 6, page 37).
Dommages matériels dus à un arrachement des conducteurs de protection
Reliez les composants à l’onduleur à l’aide de conducteurs de protection. En cas de démontage inapproprié, les
conducteurs de protection peuvent être rompus.
• Lors du démontage, assurez-vous que les conducteurs de protection ne sont pas endommagés.
